視覺CCD檢測自動化設備檢測陶瓷元件外觀缺陷方案!

作者 : 安徽思普泰克發布時間 : 2020-06-22 瀏覽 : 304 次
注明:安徽思普泰克生產的視覺CCD檢測自動化設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

  陶瓷是生活和生產不可缺少的材料,陶瓷的缺陷會嚴重影響陶瓷的質量,陶瓷圓環和方形陶瓷管因體積小、批量大給生產過程中的檢測帶來較大的難度。傳統的陶瓷零件檢測依靠人工肉眼檢測,檢測效率低、穩定性差、容易出現誤檢和漏檢現象。

  近年來,基于聲光電等的無損檢測方法在陶瓷缺陷檢測中引起了高度關注。安徽思普泰克采用機器視覺的辦法,針對陶瓷圓環或方形陶瓷管的缺陷檢測。

一、檢測內容及要求

檢測內容:
       最大尺寸長4mm*寬4mm*高2mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 多金 正光檢測 可檢

2 鍵合指短 正光檢測 可檢

3 漏瓷 正光檢測 可檢

4 鍵合指毛刺 正光檢測 不可檢 特征輕微,產品本身干擾大
5 無環 正光檢測 可檢

6 不通 正光檢測 可檢

7 崩瓷 正光檢測 可檢

8 臟污 正光檢測 不可檢 特征不明顯,無法過濾
9 環偏 正光檢測 不可檢 受打光影響,無法檢測

注明:安徽思普泰克生產的視覺CCD檢測自動化設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 SONY工業相機 2套

5 相機調節伺服模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

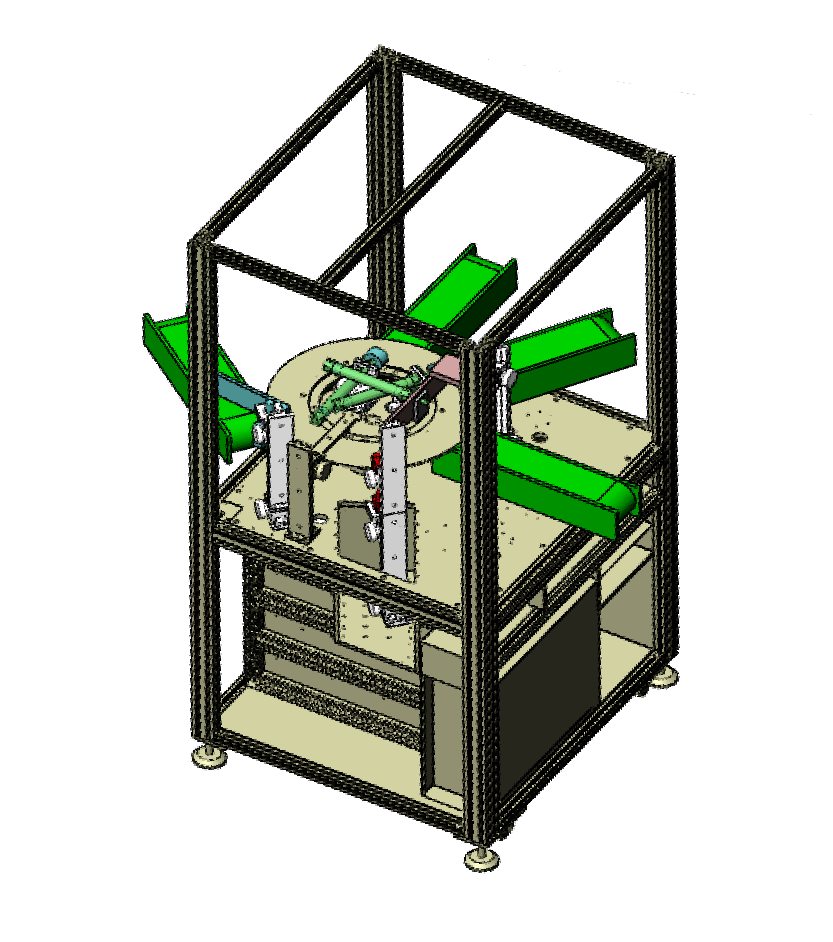

視覺CCD檢測自動化設備外觀3D立體圖

視覺CCD檢測自動化設備視覺CCD檢測自動化設備
三、樣件測試圖片

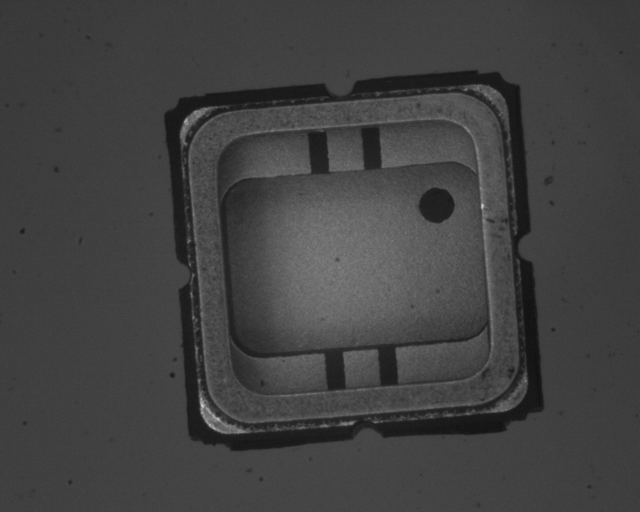

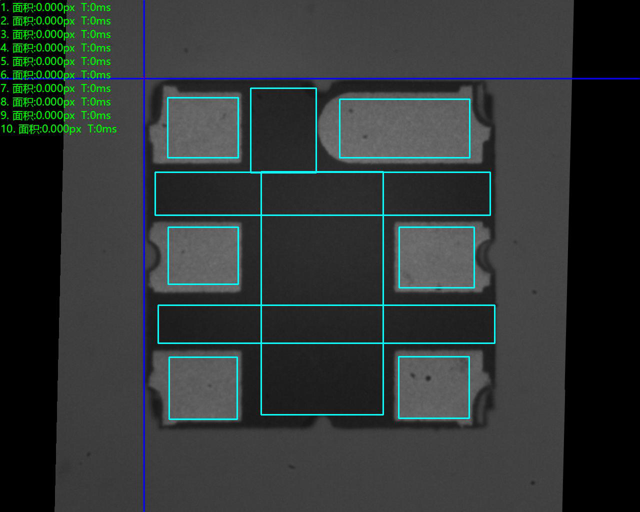

頂部正光檢測原圖:

視覺CCD檢測自動化設備

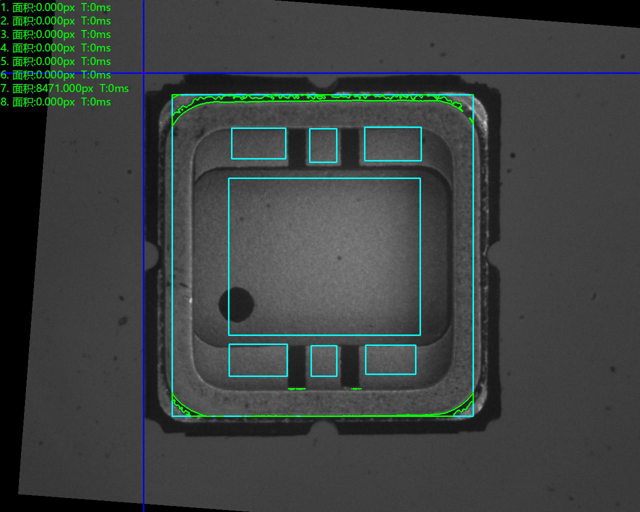

底部正光檢測良品分析圖:OK

視覺CCD檢測自動化設備

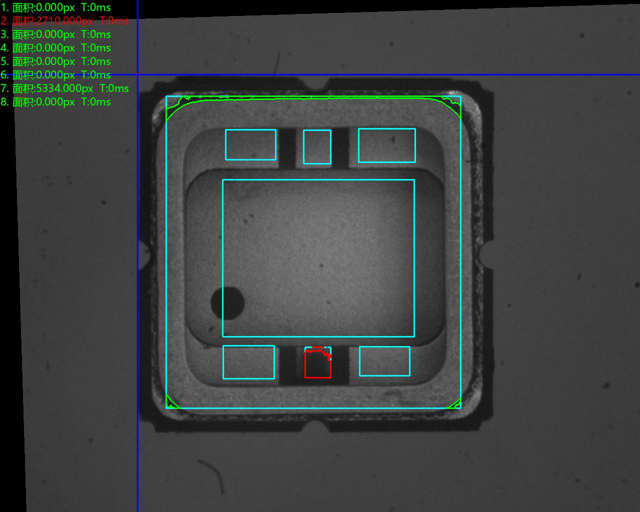

底部正光檢測不良品分析圖:NG      不良特征: 不通      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測不良品分析圖:NG      不良特征: 無環      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測不良品分析圖:NG      不良特征:環偏      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測不良品分析圖:NG      不良特征:鍵合指短      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測良品分析圖:OK

視覺CCD檢測自動化設備


底部正光檢測不良品分析圖:NG      不良特征:多瓷      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測不良品分析圖:NG      不良特征:多金      分析結果:可檢

視覺CCD檢測自動化設備

底部正光檢測不良品分析圖:NG      不良特征:臟污      分析結果:可檢

視覺CCD檢測自動化設備

四、
視覺CCD檢測自動化設備安裝要求

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準整體檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
