陶瓷零件機器視覺裂紋檢測案例!

作者 : 安徽思普泰克發布時間 : 2020-05-19 瀏覽 : 253 次
注明:思普泰克陶瓷零件機器視覺裂紋檢測機檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量150件(取決于產品送料速度)。檢測準確率:檢后良品率≥99.99%。不良
陶瓷是人類最早利用自然界所提供的原料制造而成的材料,早在1萬年以前,人類對石器進行加工,使之成為器皿和精致的工具,從而進入了新石器時代。新石器時代后期,出現了利用黏土燒制的陶器。

在現代陶瓷材料被應用的領域越來越廣,因此需要大量的生產在生產過程中少不了
不良產品的出現,面對大批量的產品外觀檢測人工檢測顯得力不從心人們開始尋找新的檢測方式,隨著計算機技術的發展機器視覺檢測技術應運而生。安徽思普泰克一支致力于機器視覺檢測設備的研發制造,擁有很多機器視覺自動化檢測產品外觀檢測案例,下面跟大家分享陶瓷零件機器視覺裂紋檢測案例!

一、檢測內容及要求

檢測內容:  外觀、尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 缺損檢測 正光檢測 可檢
2 漏電不良 正光檢測 可檢
3 混料 正光檢測 可檢

注明:思普泰克陶瓷零件機器視覺裂紋檢測機檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量150件(取決于產品送料速度)。檢測準確率:檢后良品率≥99.99%。不良品剔除:可針對不良種類進行分揀。

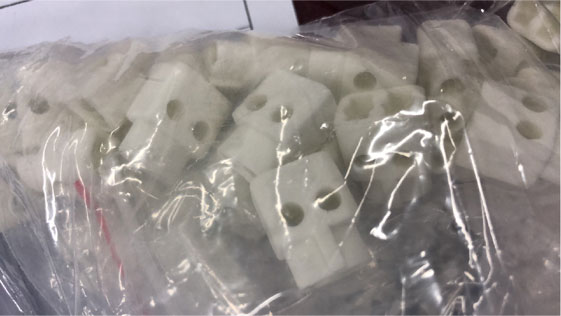

樣品圖


二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳

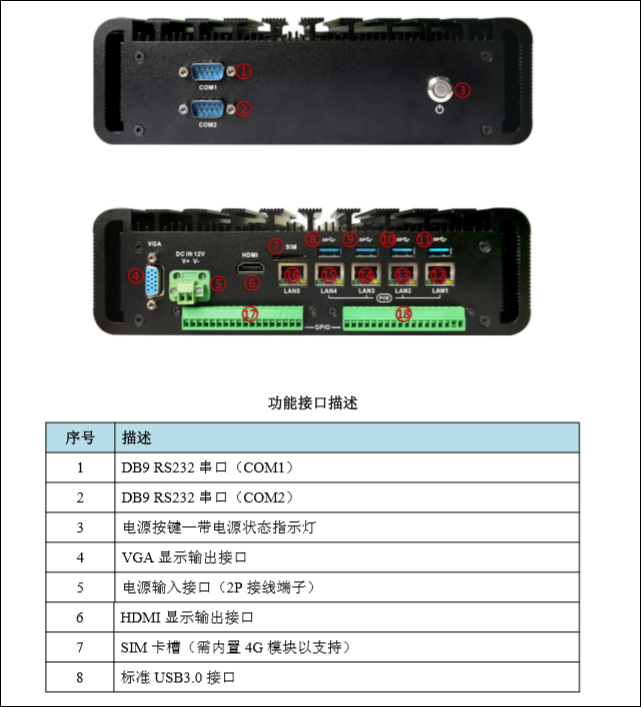

2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 2套

5 相機調節伺服模組 SIPOTEK定制 1套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 客供 1套

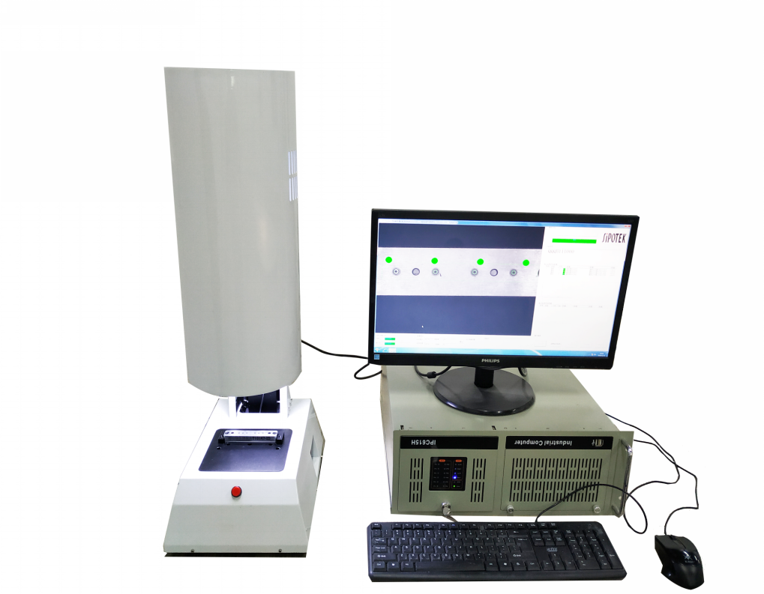

陶瓷零件機器視覺裂紋檢測設備外觀3D立體圖

陶瓷零件機器視覺裂紋檢測
陶瓷零件機器視覺裂紋檢測
三、樣件測試圖片:

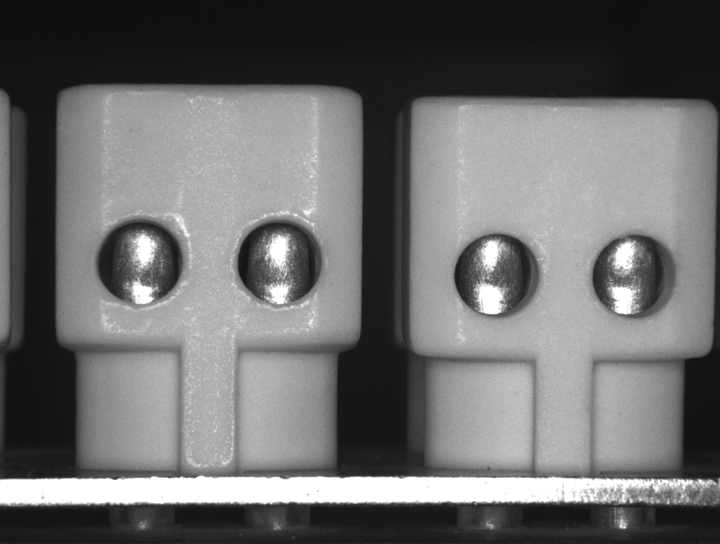

側面正光檢測原圖:
陶瓷零件機器視覺裂紋檢測

側面正光檢測分析圖:OK

陶瓷零件機器視覺裂紋檢測

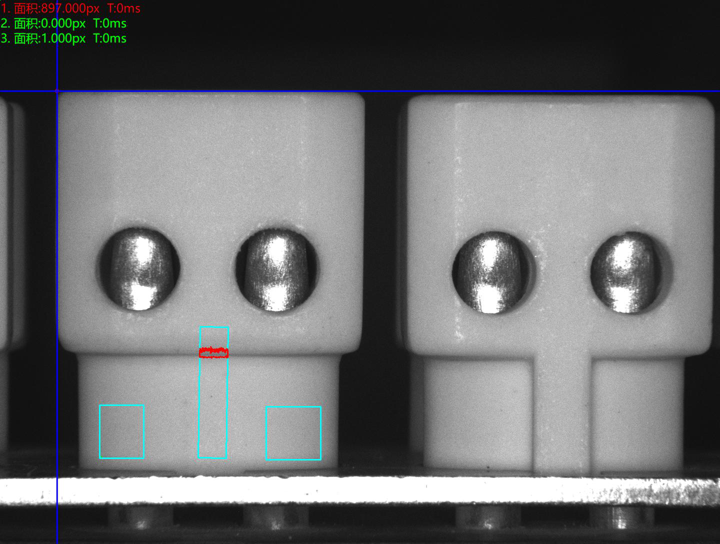

側面正光檢測不良品分析圖:NG      不良特征:漏電不良     分析結果:可檢

陶瓷零件機器視覺裂紋檢測

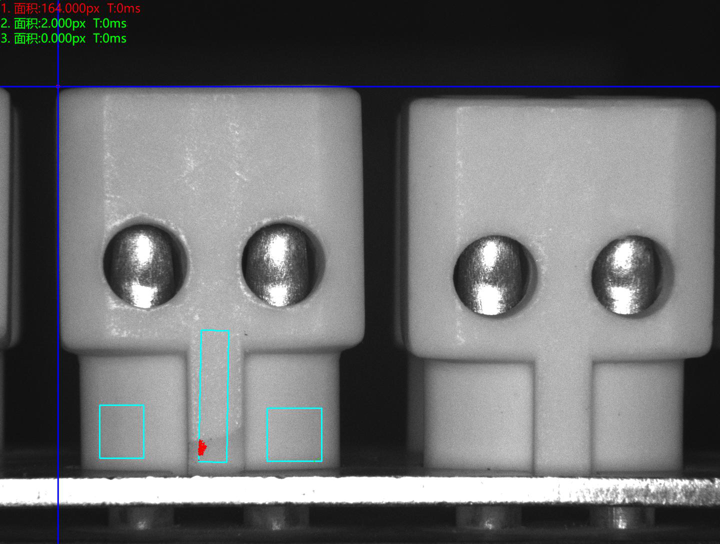

側面正光檢測不良品分析圖:NG      不良特征:缺損     分析結果:明顯缺損可檢、輕微不可檢

陶瓷零件機器視覺裂紋檢測

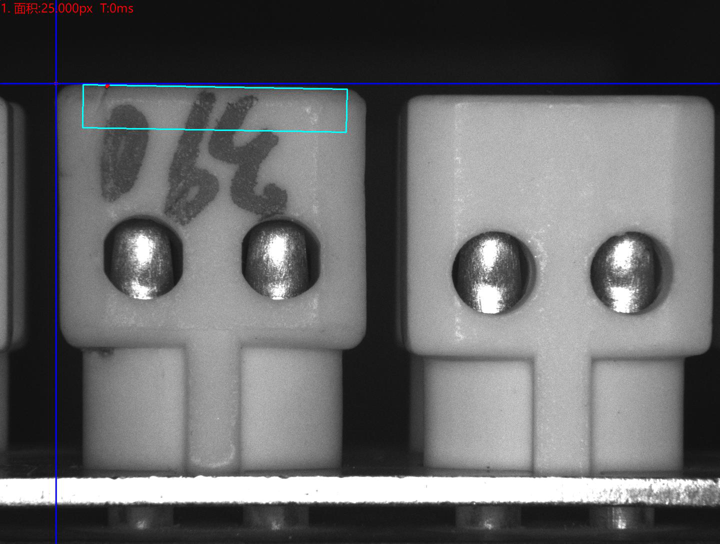

底部正光檢測不良品分析圖:NG      不良特征:混料        分析結果:可檢

陶瓷零件機器視覺裂紋檢測

四、系統安裝要求:


設備放置的檢測空間:  在流水線外單獨安裝思普泰克視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
