圖像視覺檢測設備檢測工業產品外觀方案!

作者 : 安徽思普泰克發布時間 : 2020-03-05 瀏覽 : 203 次
注明:圖像視覺檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于180件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容:
       最大尺寸長25.93mm*寬16.67 mm*高25.03mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 外底部壓傷(劃痕) 底部正光檢測 可檢

2 底部無壓花(梅花型)


頂部正光檢測 可檢

3 壓花缺損(花型不完整) 頂部正光檢測 可檢

4 孔內底部壓傷(劃痕或壓痕) 頂部正光檢測 可檢 注:(在梅花型內









劃痕.壓痕不可檢)


注明:圖像視覺檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于180件(取決于產品送料速度)。

二、圖像視覺檢測設備組成及主要機構

設備型號:SP-T300標準檢測設備
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 2套
5 相機調節模組 SIPOTEK定制 2套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 光源 定制光學自適應光源 2套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

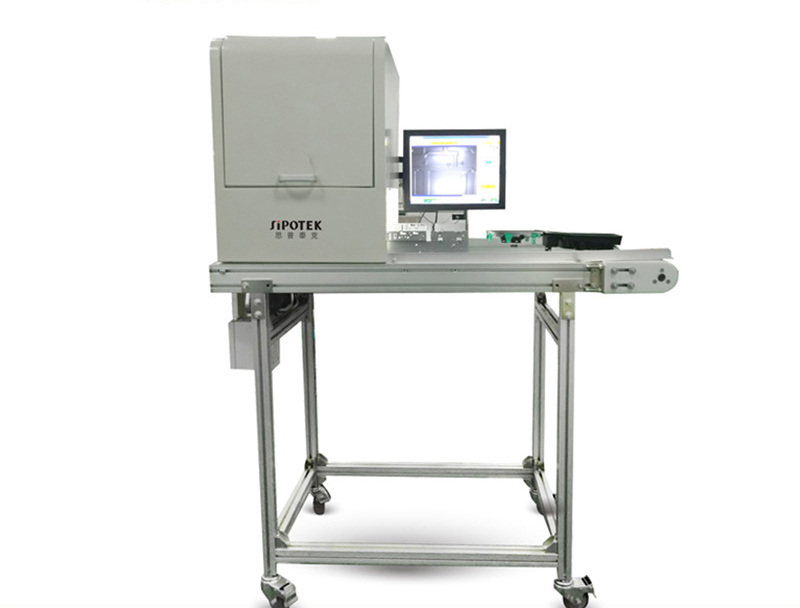

圖像視覺檢測設備外觀3D立體圖

圖像視覺檢測設備

三、樣件測試圖片:

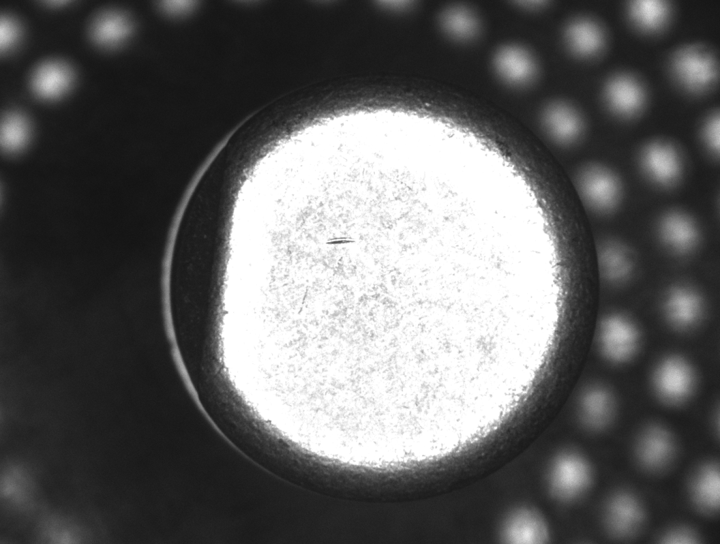

底部正光檢測原圖:

圖像視覺檢測設備

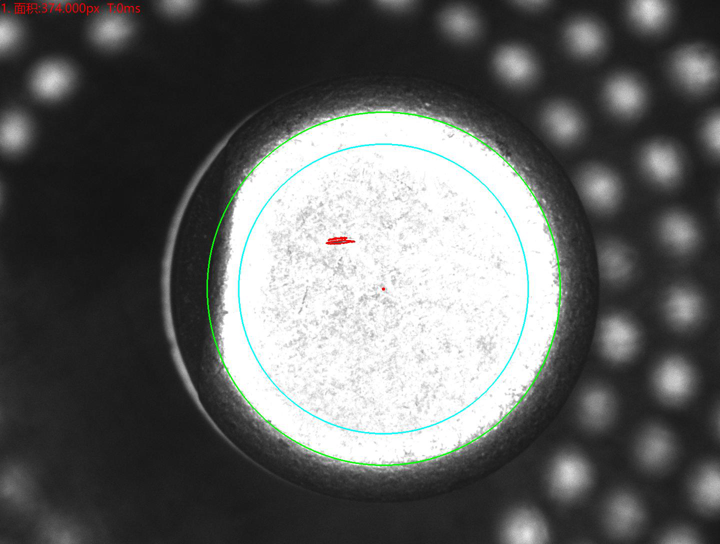

底部正光檢測不良品分析圖:NG         不良原因:壓傷

圖像視覺檢測設備

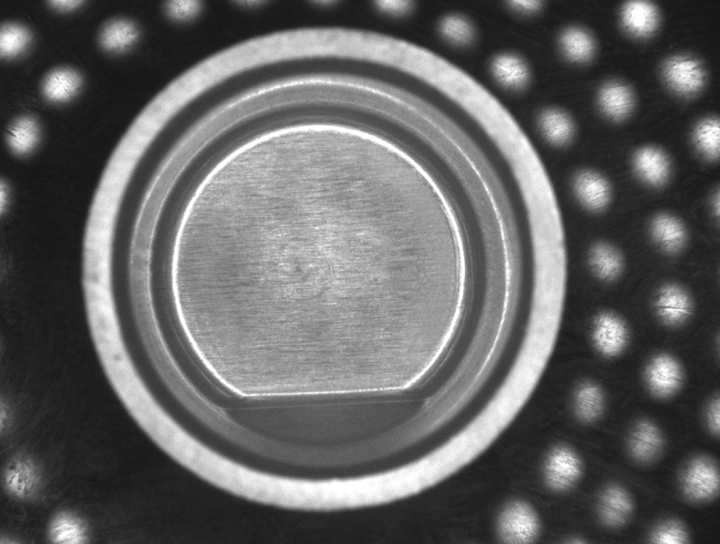

頂部正光檢測原圖:

圖像視覺檢測設備

頂部正光檢測不良品分析圖:NG          不良原因:無壓花(梅花型)

圖像視覺檢測設備

頂部正光檢測原圖:

圖像視覺檢測設備

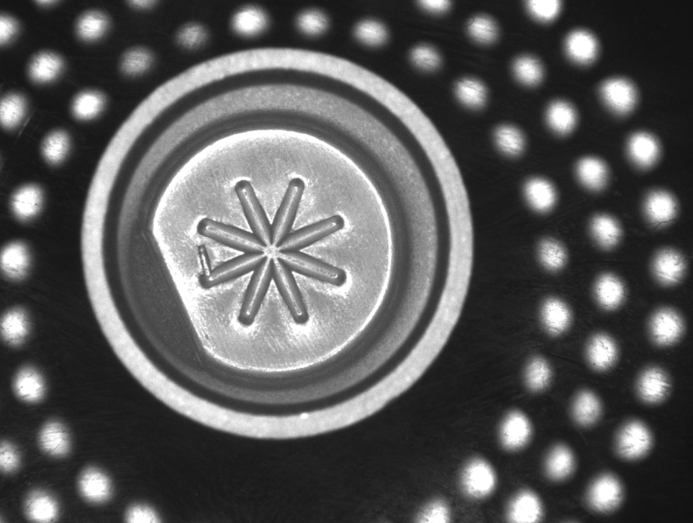

頂部正光檢測不良品分析圖NG                      不良原因:缺損(花型不完整)

圖像視覺檢測設備

頂部正光檢測原圖:

圖像視覺檢測設備

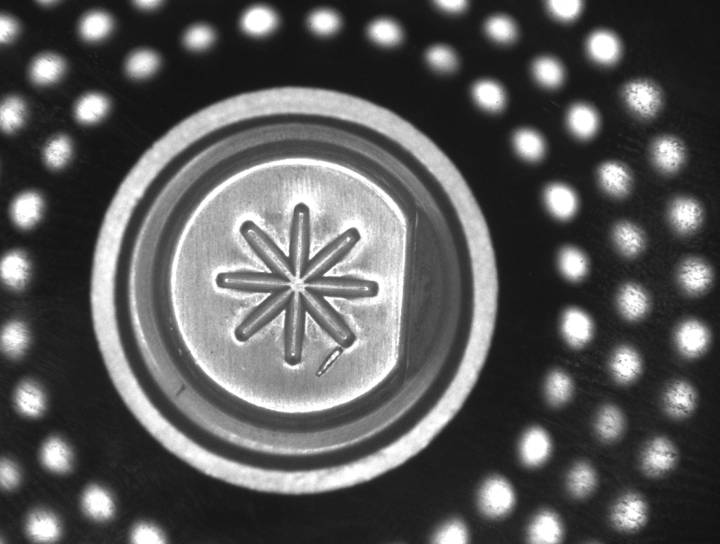

頂部正光檢測不良品分析圖NG                      不良原因:壓傷(劃痕或壓痕)

圖像視覺檢測設備

頂部正光檢測原圖:

圖像視覺檢測設備

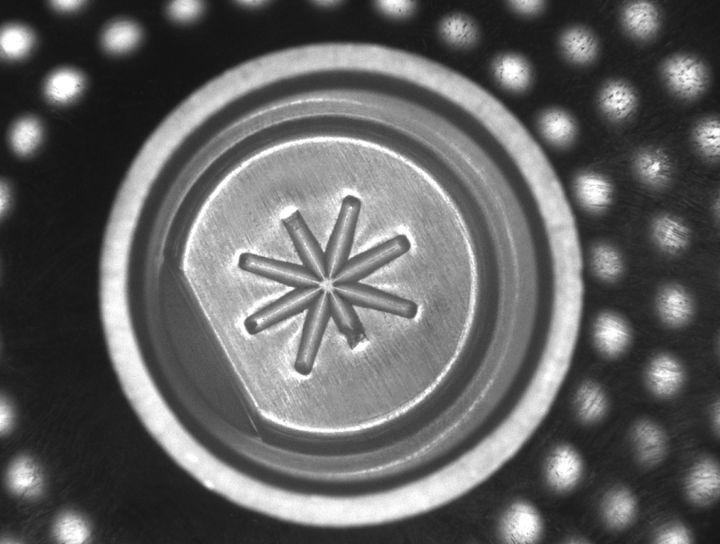

頂部正光檢測不良品分析圖NG     不可檢                 不良原因:壓傷(劃痕或壓痕)

圖像視覺檢測設備

四、圖像視覺檢測設備安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
