塑膠玩具自動化檢測設備檢測塑膠件外觀方案!

作者 : 安徽思普泰克發布時間 : 2020-02-28 瀏覽 : 183 次
注明:塑膠玩具自動化檢測設備,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于100件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
序號 檢測位置 檢測方式 是否可檢
1 缺料、假針、金屬針在產品里 正光檢測 可檢
2 針少于0.3mm 背光檢測 可檢

注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于100件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300標準定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 7套

5 相機調節模組 SIPOTEK定制 7套

6 工業鏡頭 FA高清光學工業鏡頭 7套

7 光源 定制光學自適應光源 7套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套



塑膠玩具自動化檢測設備

三、樣件測試圖片:
頂部正光檢測原圖:
塑膠玩具自動化檢測設備

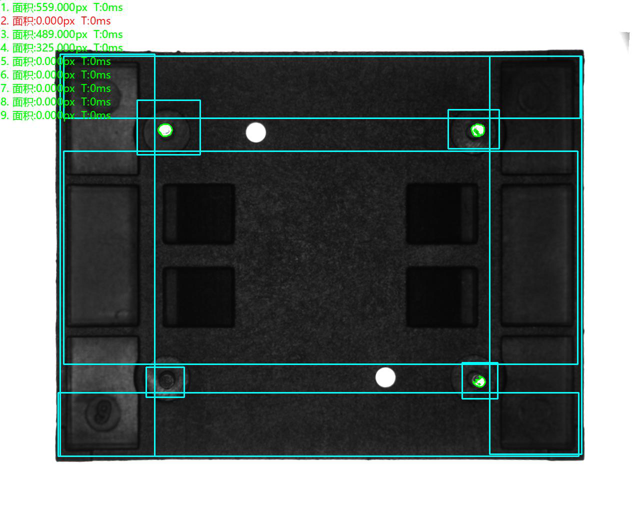

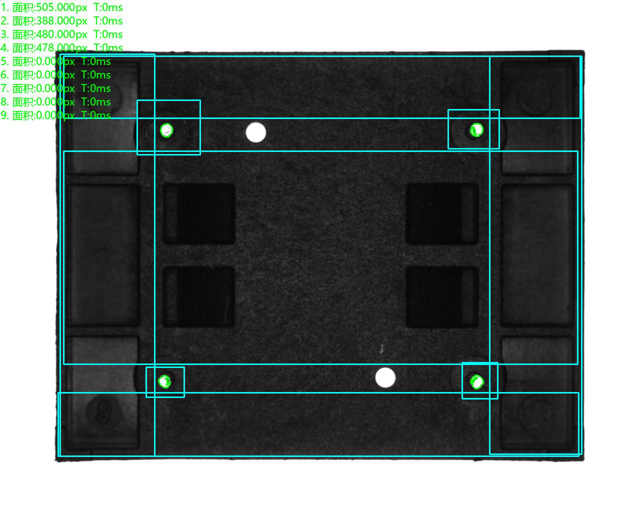

頂部正光檢測良品分析圖:OK
塑膠玩具自動化檢測設備

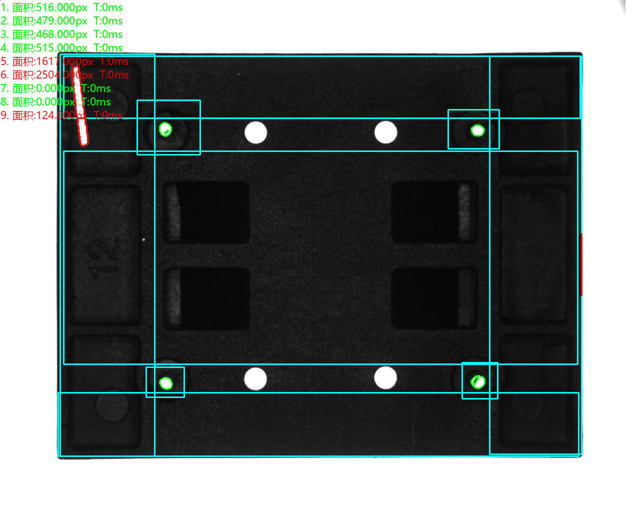

頂部正光檢測不良品分析圖:NG   不良特征:假針      分析結果:可檢

頂部正光檢測不良品分析圖
頂部正光檢測不良品分析圖:NG   不良特征:金屬針在產品里      分析結果:可檢
頂部正光檢測不良品分析圖

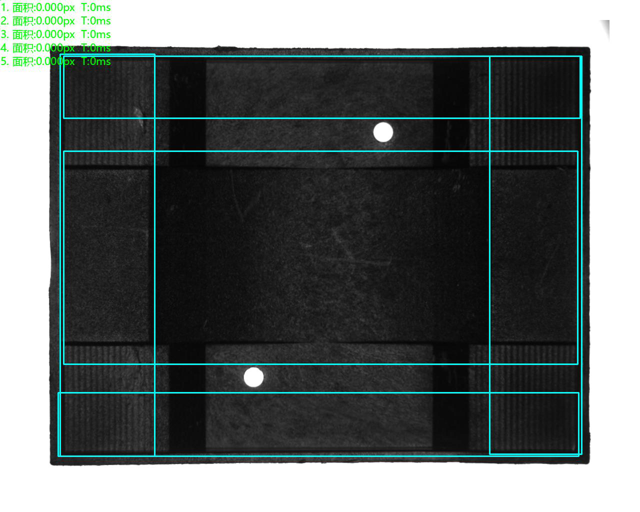

底部正光檢測良品分析圖:OK

底部正光檢測良品分析圖

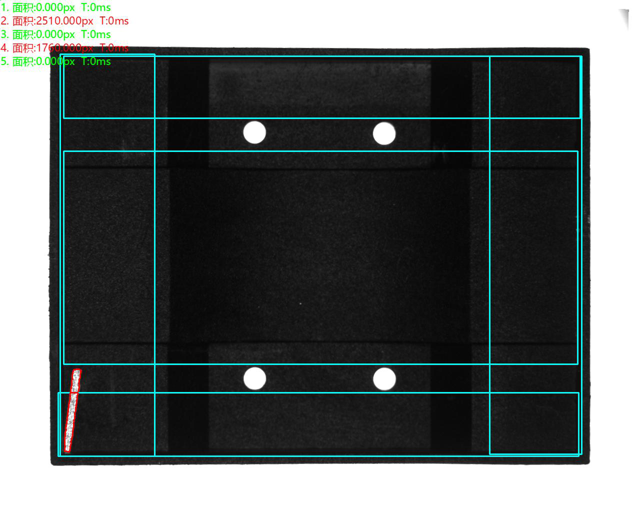

底部正光檢測不良品分析圖:NG   不良特征:金屬針在產品里      分析結果:可檢

塑膠玩具自動化檢測設備

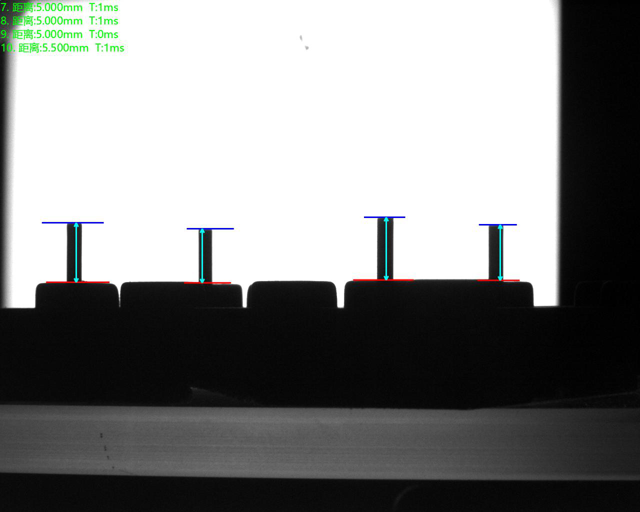

側面背光檢測良品分析圖:OK

塑膠玩具自動化檢測設備

側面背光檢測不良品分析圖:NG   不良特征:針少于0.3mm      分析結果:可檢

塑膠玩具自動化檢測設備

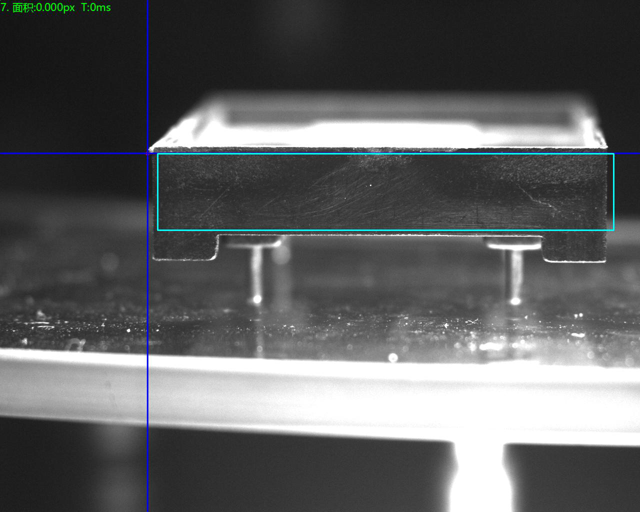

側面正光檢測良品分析圖:OK

塑膠玩具自動化檢測設備

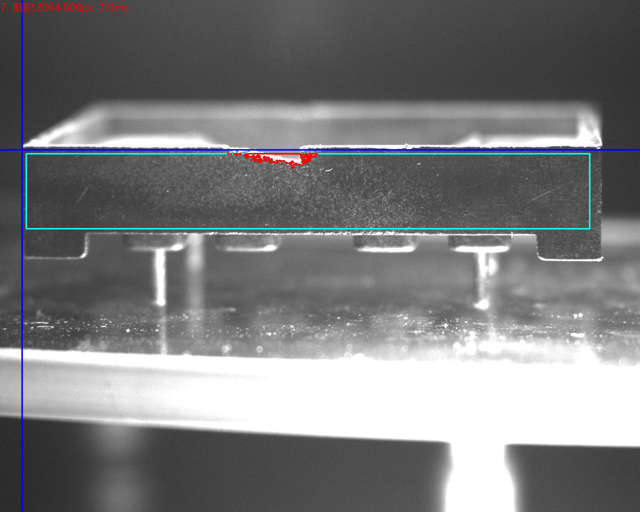

側面正光檢測不良品分析圖:NG   不良特征:缺料      分析結果:可檢

塑膠玩具自動化檢測設備

側面正光檢測良品分析圖:OK

塑膠玩具自動化檢測設備

側面正光檢測良品分析圖:OK

塑膠玩具自動化檢測設備


側面正光檢測不良品分析圖:NG   不良特征:缺料      分析結果:可檢

塑膠玩具自動化檢測設備

側面正光檢測良品分析圖:OK

塑膠玩具自動化檢測設備


四、系統安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的整體檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
更多塑膠玩具自動化檢測設備檢測產品方案請登陸安徽思普泰克網站查閱:http://www.zqzzbo.com/
