圓形五金配件機器視覺檢測方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 170 次
圓形五金配件 機器視覺檢測方案 _深圳市思普泰克科技有限公司 思普泰克專注機器視覺檢測13年,應用領域廣,有很多檢測方案。 更多機器視覺檢測方案可咨詢思普泰克:130 7781 9519 一

圓形五金配件機器視覺檢測方案_思普泰克科技有限公司

思普泰克專注機器視覺檢測13年,應用領域廣,有很多檢測方案。
更多機器視覺檢測方案可咨詢思普泰克:
商務咨詢:178-5603-5060(微信同號)

一:檢測內容及要求



檢測工件面積:

               整體高度4*2.5mm的圓柱形樣件的檢測

檢測內容:

               1:底部檢測邊緣切口、有無孔、直徑

               2:側面檢測總高度

               3:頂部檢測直徑、有無孔

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.


二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 3,底部與頂部檢測直徑、有無孔、邊緣切口。側面檢測高度

5:工業鏡頭: 3FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

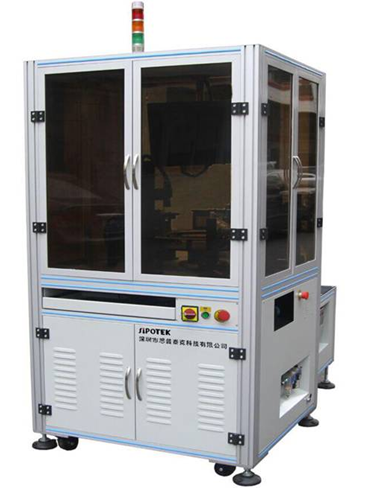

.1: 設備外觀3D立體圖

三:底部檢測方式



底部檢測效果原圖:

三:底部檢測方式

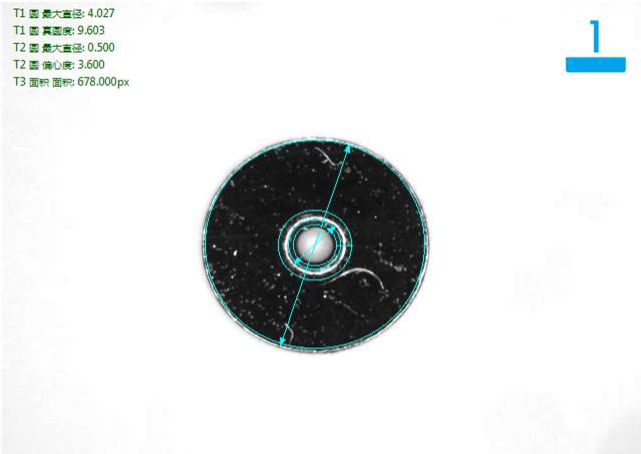

底部檢測良品分析圖:OK



三:底部檢測方式

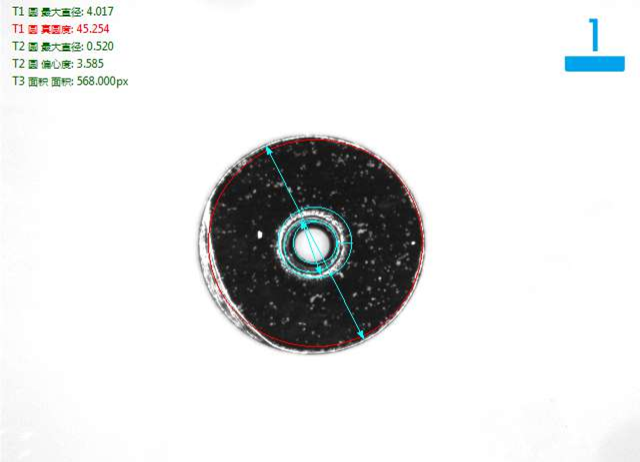

底部檢測邊緣切口不良品分析圖:NG



三:1底部檢測方式

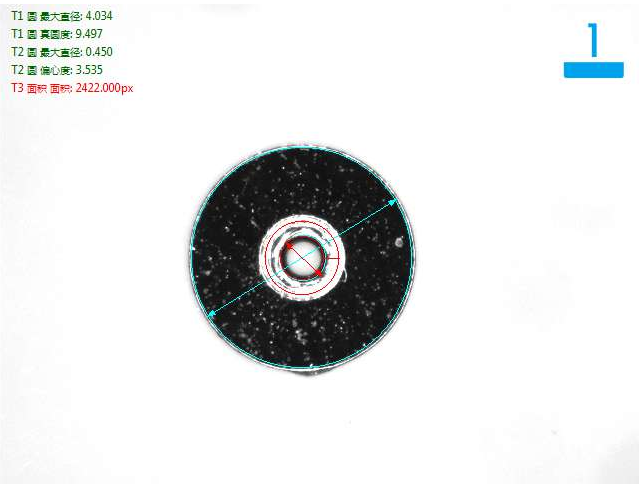

底部檢測內孔過大不良品分析圖:NG



三:1底部檢測方式

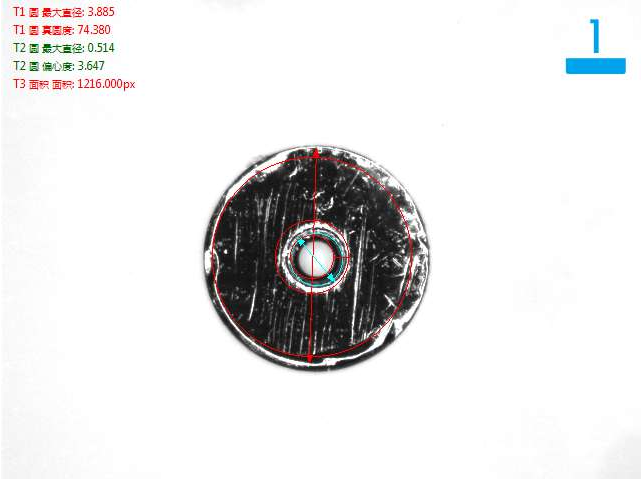

底部檢測破損不良品分析圖:NG



三:2側面檢測方式

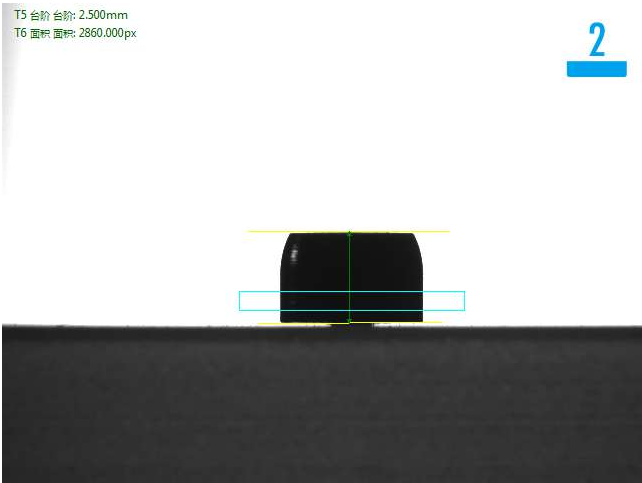

側面檢測良品分析圖:OK



三:2側面檢測方式

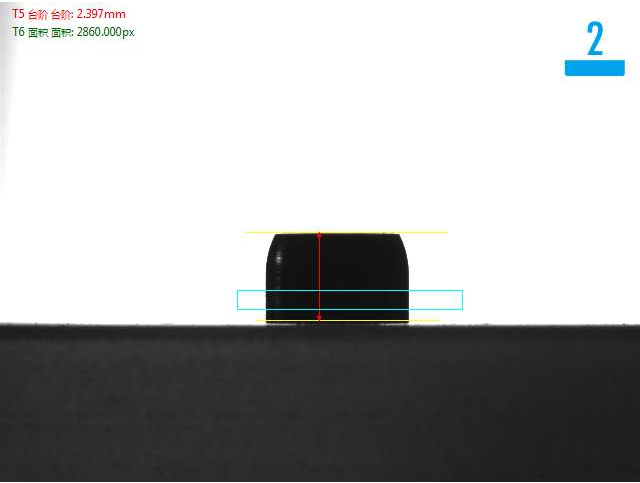

側面檢測高度不良品分析圖:NG



三:3頂部檢測方式

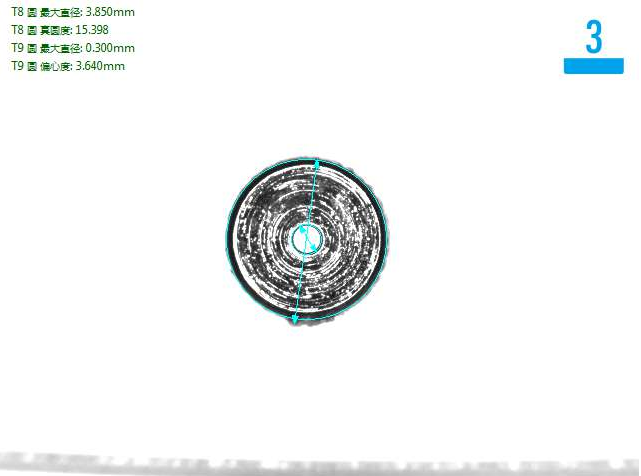

頂部檢測良品分析圖:OK



.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA

以上就是圓形五金配件機器視覺檢測方案,詳細請咨詢思普泰克:商務咨詢:178-5603-5060(微信同號)
