齒輪檢測機器視覺方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 164 次
齒輪檢測 機器視覺方案 _ 深圳市思普泰克科技有限公司。 思普泰克專注機器視覺檢測13年,有非常多的檢測案例,應用領域廣,以下是部分齒輪檢測案例。更多檢測案例歡迎咨詢思普泰

齒輪檢測機器視覺方案_思普泰克科技有限公司。

思普泰克專注機器視覺檢測13年,有非常多的檢測案例,應用領域廣,以下是部分齒輪檢測案例。更多檢測案例歡迎咨詢思普泰克:咨詢熱線178-5603-5060

一:檢測內容及要求



檢測工件面積:

               直徑6mm的齒輪的外觀檢測

檢測內容:缺齒,污點 ,破損

               1:底部外觀、缺齒

               2:頂部外觀、缺齒

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

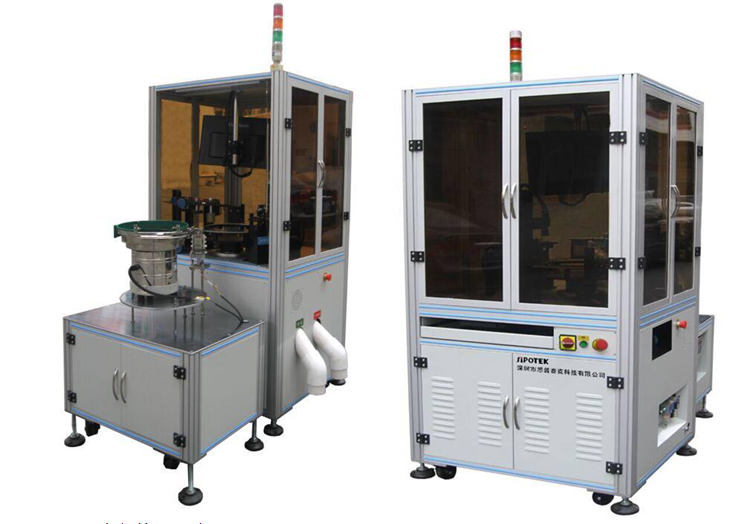

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機:  2,分別底部正光、頂部正光。

5:工業鏡頭: 2FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

三:底部檢測方式

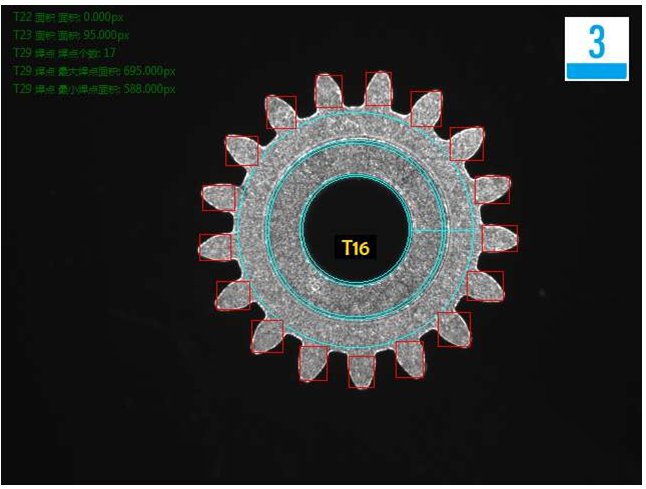

底部檢測良品效果分析圖:  OK

三:底部檢測方式

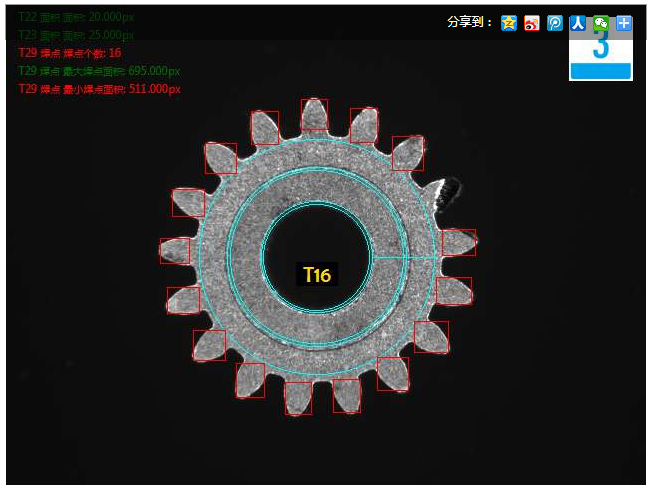

底部齒牙破損不良品分析圖NG

三:頂部檢測方式

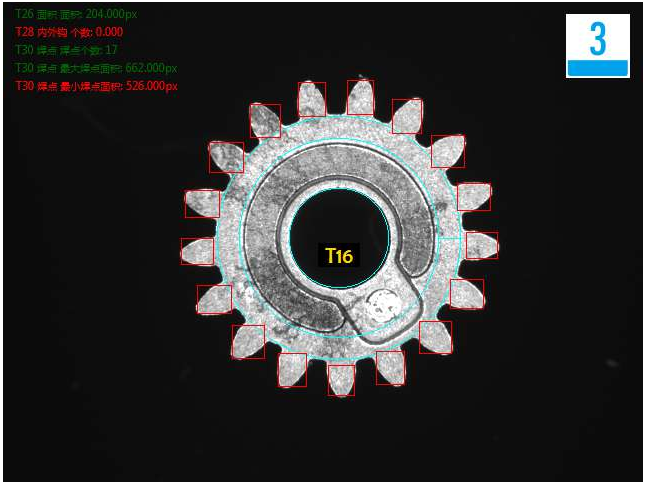

頂部檢測良品分析圖OK

三:頂部檢測方式

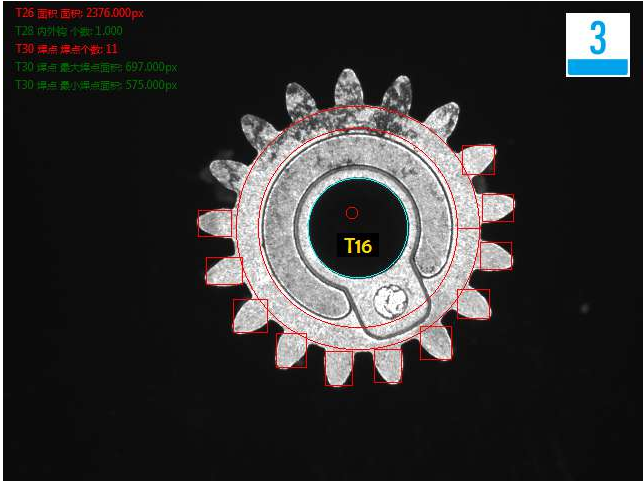

頂部檢測臟污不良品分析圖NG

三:頂部檢測方式

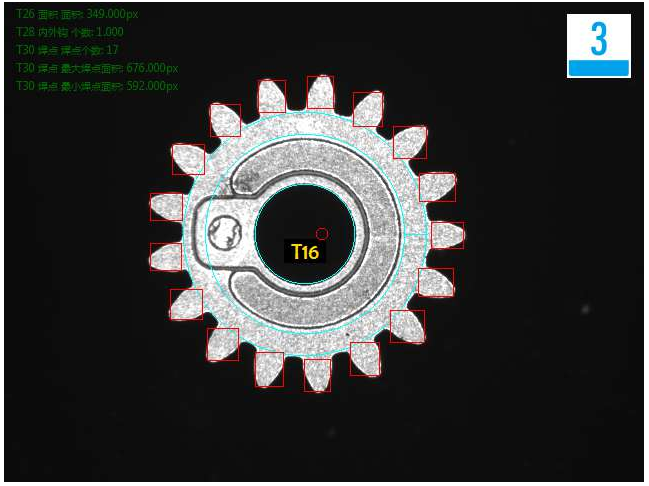

頂部檢測卡位臟污不良品分析圖NG

三:頂部檢測方式

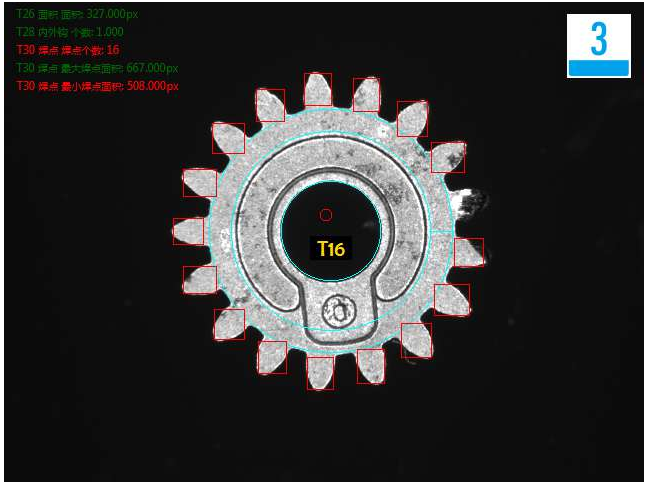

頂部檢測齒牙破損不良品分析圖NG

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V,50Hz,  耗電<1KVA

以上就是齒輪檢測機器視覺方案,需要詳細了解歡迎咨詢思普泰克。咨詢熱線178-5603-5060
