電機外觀機器視覺技術檢測方案

作者 : admin發布時間 : 2019-12-31 瀏覽 : 212 次
電機外觀機器視覺技術檢測方案一、檢測內容及要求 檢測內容: 產品的外觀檢測 序號 檢測位置 檢測方式 是否可檢 1 彈片檢測 側面正光 可檢 2 銅線豎立 3 混槽 側面正光 可檢 4 頂部介質有無
一、檢測內容及要求

檢測內容:
      產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 彈片檢測 側面正光 可檢
2 銅線豎立
3 混槽 側面正光 可檢
4 頂部介質有無               側面背光 可檢
注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于60件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 SONY工業相機 3套

5 相機調節伺服模組 SIPOTEK定制 3套

6 工業鏡頭 FA高清光學工業鏡頭 3套

7 光源 定制光學自適應光源 3套

8 檢測平臺 客供 1套


三、設備外觀3D立體圖
電機外觀機器視覺技術檢測方案電機外觀機器視覺技術檢測方案


四、樣件測試圖片:

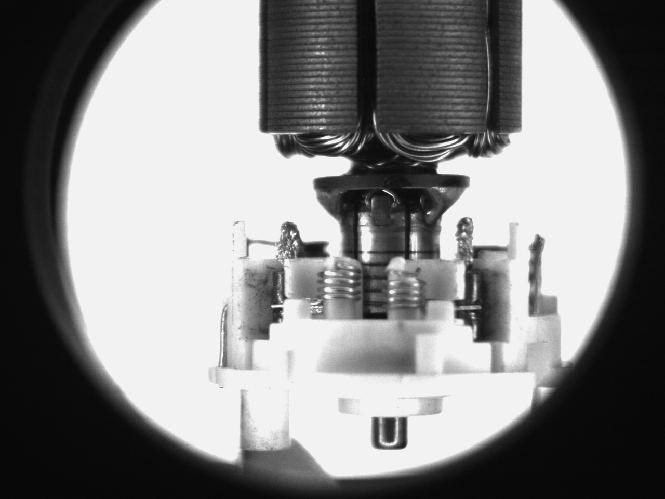

   1.正光檢測原圖:
電機外觀機器視覺技術檢測方案

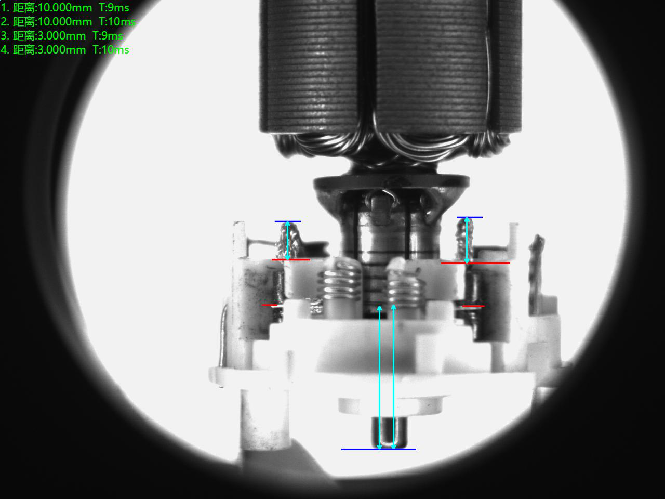

 2.正光檢測良品分析圖:OK
電機外觀機器視覺技術

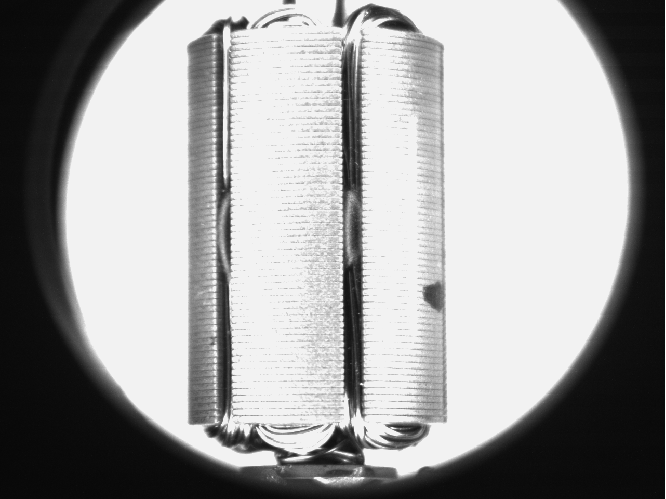

3.正光檢測原圖:
電機外觀機器視覺技術

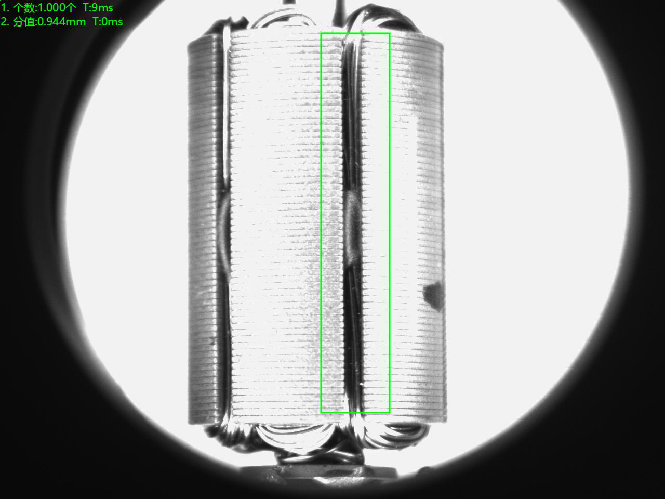

4.正光檢測良品分析圖:OK
正光檢測

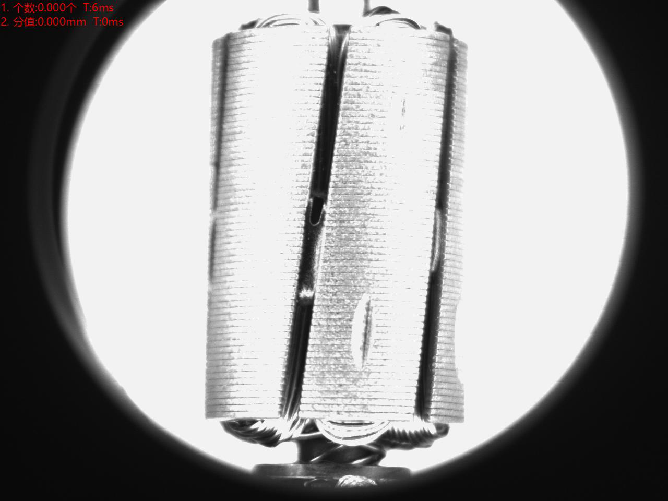

5.正光檢測不良品分析圖:NG
正光檢測

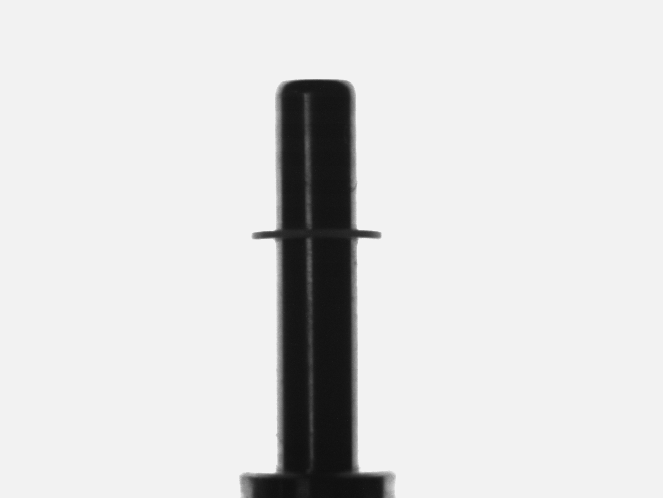

6.背光檢測原圖:
背光檢測

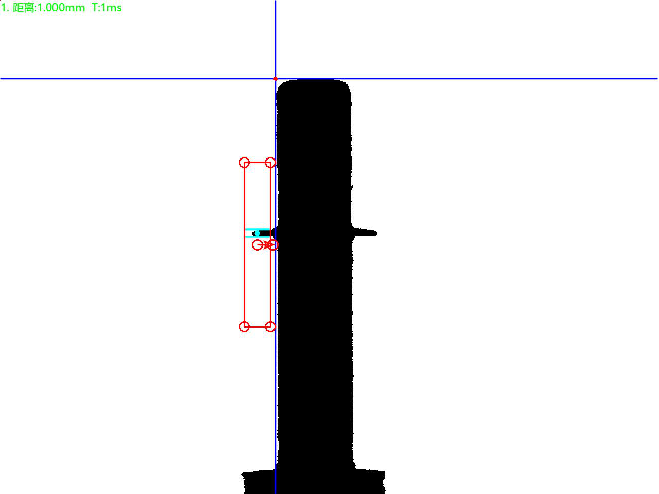

7.背光檢測良品分析圖:OK
背光檢測

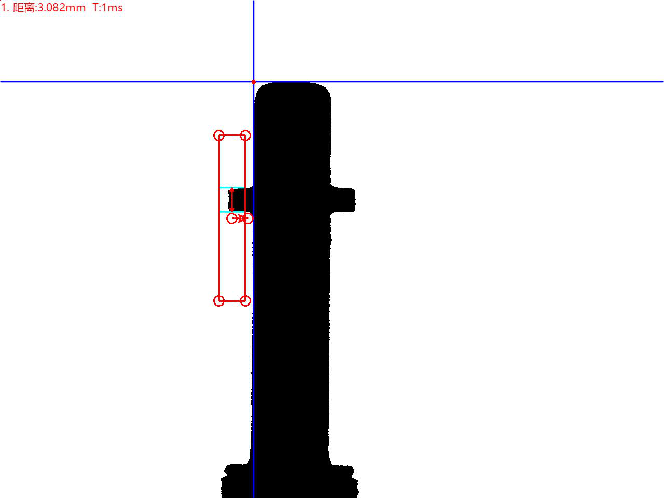

8.背光檢測不良品分析圖:NG
背光檢測
五、系統安裝要求:
設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
