機器視覺外觀檢測手環表帶方案ppt

作者 : 安徽思普泰克發布時間 : 2020-04-22 瀏覽 : 177 次
注明:機器視覺外觀檢測方案ppt,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
序號 檢測位置 檢測方式 是否可檢
1 表帶長寬 正光檢測 可檢
2 表帶寬度 正光檢測 可檢
3 圓孔直徑 正光檢測 可檢
4 卡頭直徑 正光檢測 可檢

注明:機器視覺外觀檢測方案ppt,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于60件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 1套

5 相機調節伺服模組 SIPOTEK定制 1套

6 工業鏡頭 FA高清光學工業鏡頭 1套

7 光源 定制光學自適應光源 1套

8 檢測平臺 SIPOTEK定制一鍵測量 1套

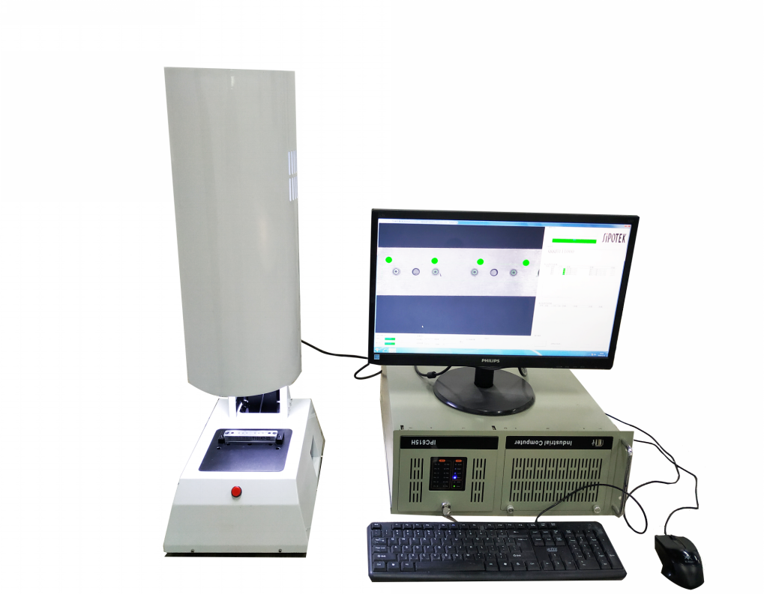

設備外觀3D立體圖

機器視覺外觀檢測方案ppt

三、樣件測試圖片:

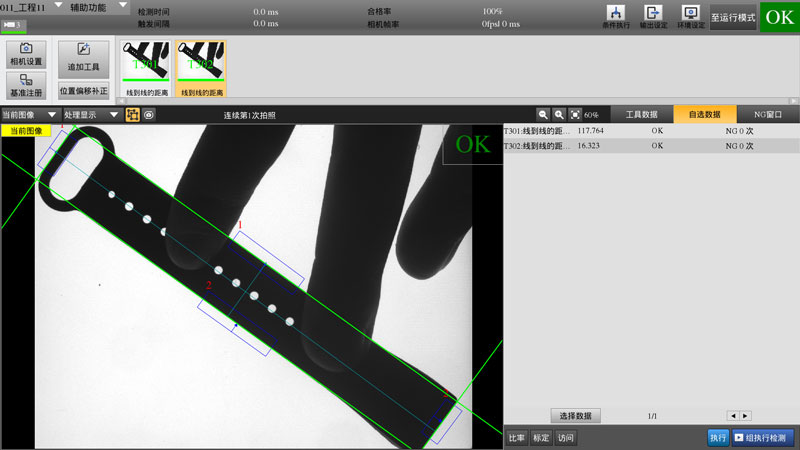

正光檢測良品分析圖:OK     長度:117.764     寬度:16.323

機器視覺外觀檢測方案ppt

正光檢測良品分析圖:OK     長度:117.764     寬度:16.323

機器視覺外觀檢測方案ppt

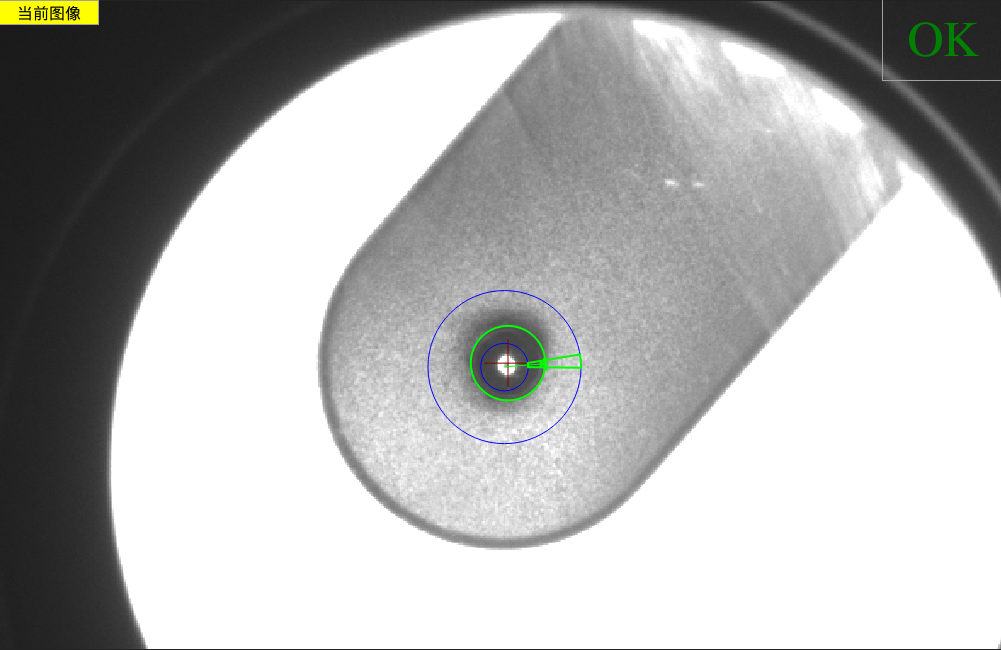

正光檢測良品分析圖:OK     直徑:4.308

機器視覺外觀檢測方案ppt

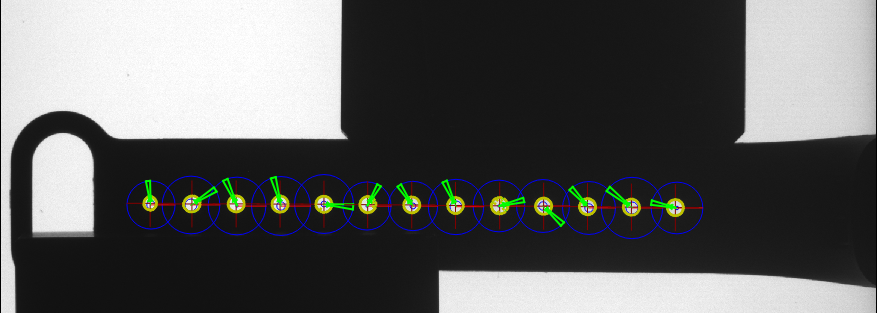

正光檢測良品分析圖:OK

機器視覺外觀檢測方案ppt

孔1直徑1.628         孔2直徑2.030         孔3直徑2.005         孔4直徑2.009         孔5直徑2.003         孔6直徑1.959         孔7直徑1.997         孔8直徑1.968         孔9直徑1.990         孔10直徑2.017       孔11直徑2.014       孔12直徑2.015        孔13直徑2.007

四、系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的一鍵測量平臺,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
