CCD視覺檢測設備的特點及工作原理
作者 : 思普泰克智能制造發布時間 : 2020-02-14 瀏覽 : 113 次

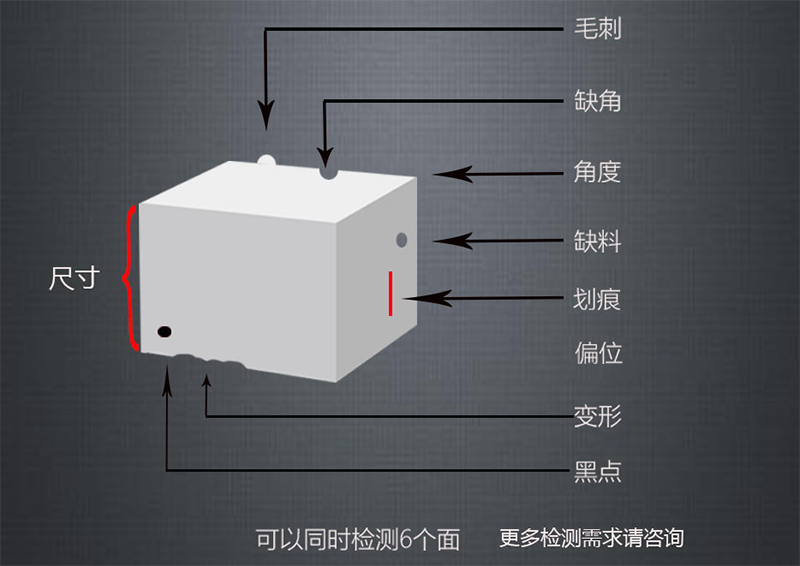

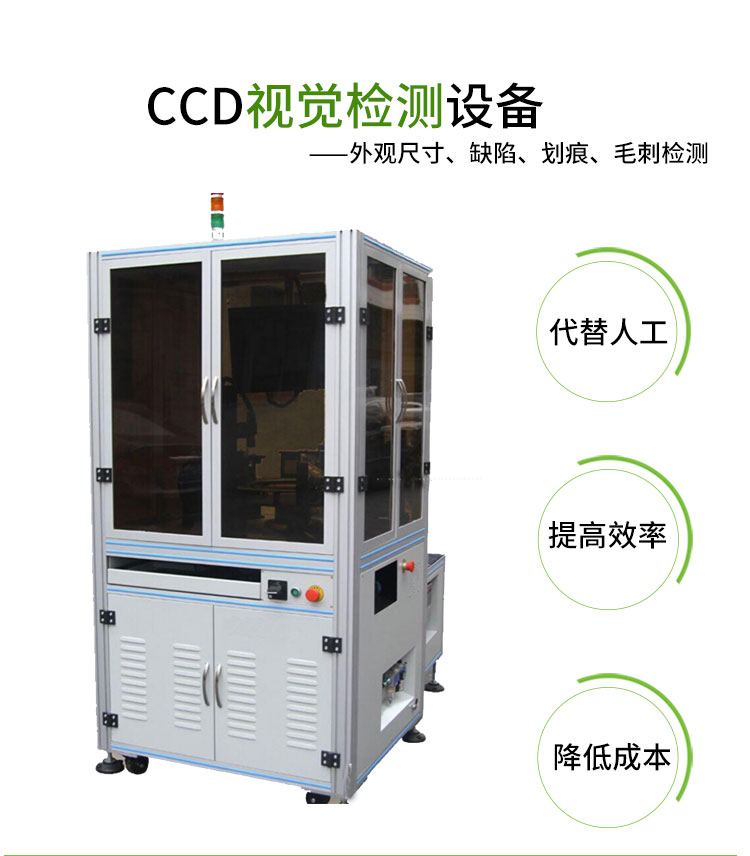

CCD視覺檢測設備依賴于CCD成像攝像頭和檢測系統，其中檢測系統尤其重要。檢測系統基于客戶對產品的檢測要求，安徽思普泰克根據客戶的要求開發檢測系統有效提高檢測效率。
CCD視覺檢測設備依賴于CCD成像攝像頭和檢測系統，其中檢測系統尤其重要。檢測系統基于客戶對產品的檢測要求，安徽思普泰克根據客戶的要求開發檢測系統有效提高檢測效率。 下面跟隨安徽思普泰克一起了解CCD視覺檢測設備的特點及工作原理。
一、CCD視覺檢測設備的特點
1.實時顯示檢測畫面，中文界面，可以瀏覽幾次不合格品的圖像，具有能夠存儲和實時察看錯誤工件圖像的功能;
2.系統根據操作者選擇不同尺寸的工件，調用相應視覺程序進行尺寸檢測，并輸出結果;
3.攝像機的拍照速度自動與被測物的速度相匹配，拍攝到理想的圖像;
4.零件的尺寸范圍為2.4mm到12mm，厚度可以不同;

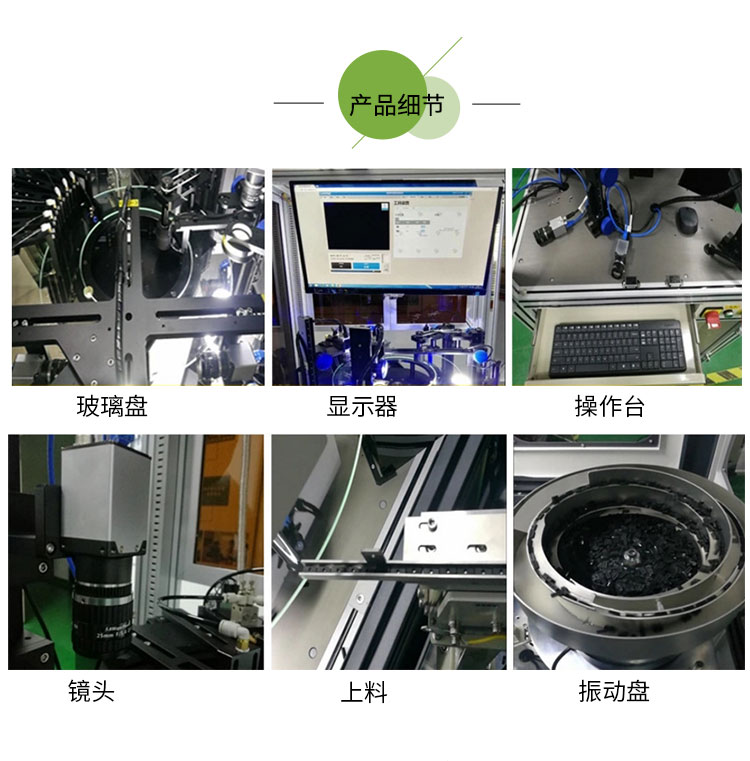

5.針對不同尺寸的零件，排序裝置和輸送裝置可以精確調整料道的寬度，使零件在固定路徑上運動并進行視覺檢測;
?、稄U品漏檢率為0;
7.具有對錯誤工件及時準確發出剔除控制信號、剔除廢品的功能;
8.視覺檢測系統可通過顯示圖像監視檢測過程，也可通過界面顯示的檢測數據動態查看檢測結果;
9.能生成錯誤結果信息文件，包含對應的錯誤圖像，并能打印輸出。
10.系統能夠自檢其主要設備的狀態是否正常，配有狀態指示燈;同時能夠設置系統維護人員、使用人員不同的操作權限;
11.機器視覺系統分辨率達到2448×2048，動態檢測精度可以達到0.02mm;
二、CCD視覺檢測設備工作原理
1、另一個啟動脈沖打開燈光照明，燈光的開啟時間應該與攝像機的曝光時間匹配。
2、工件定位檢測器探測到物體已經運動至接近攝像系統的視野中心，向圖像采集部分發送觸發脈沖。
3、圖像采集部分將數字圖像存放在處理器或計算機的內存中。
4、攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。
5、圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。
6、攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。
7、攝像機曝光后，正式開始一幀圖像的掃描和輸出。
8、處理結果控制流水線的動作、進行定位、糾正運動的誤差等。
9、圖像采集部分接收模擬視頻信號通過A/D將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。
10、處理器對圖像進行處理、分析、識別，獲得測量結果或邏輯控制值。
一、CCD視覺檢測設備的特點
1.實時顯示檢測畫面，中文界面，可以瀏覽幾次不合格品的圖像，具有能夠存儲和實時察看錯誤工件圖像的功能;
2.系統根據操作者選擇不同尺寸的工件，調用相應視覺程序進行尺寸檢測，并輸出結果;
3.攝像機的拍照速度自動與被測物的速度相匹配，拍攝到理想的圖像;
4.零件的尺寸范圍為2.4mm到12mm，厚度可以不同;
5.針對不同尺寸的零件，排序裝置和輸送裝置可以精確調整料道的寬度，使零件在固定路徑上運動并進行視覺檢測;
?、稄U品漏檢率為0;
7.具有對錯誤工件及時準確發出剔除控制信號、剔除廢品的功能;
8.視覺檢測系統可通過顯示圖像監視檢測過程，也可通過界面顯示的檢測數據動態查看檢測結果;
9.能生成錯誤結果信息文件，包含對應的錯誤圖像，并能打印輸出。
10.系統能夠自檢其主要設備的狀態是否正常，配有狀態指示燈;同時能夠設置系統維護人員、使用人員不同的操作權限;
11.機器視覺系統分辨率達到2448×2048，動態檢測精度可以達到0.02mm;
二、CCD視覺檢測設備工作原理
2、工件定位檢測器探測到物體已經運動至接近攝像系統的視野中心，向圖像采集部分發送觸發脈沖。
3、圖像采集部分將數字圖像存放在處理器或計算機的內存中。
4、攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。
5、圖像采集部分按照事先設定的程序和延時，分別向攝像機和照明系統發出啟動脈沖。
6、攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。
7、攝像機曝光后，正式開始一幀圖像的掃描和輸出。
8、處理結果控制流水線的動作、進行定位、糾正運動的誤差等。
9、圖像采集部分接收模擬視頻信號通過A/D將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。
10、處理器對圖像進行處理、分析、識別，獲得測量結果或邏輯控制值。
