機器視覺光源種類及特點!
作者 : 思普泰克智能制造發布時間 : 2020-01-15 瀏覽 : 232 次
機器視覺光源的分類主要分為5種，有同軸光源、環形光源、AOI專用光源、背光源以及條形光源等等。安徽思普泰克就給大家介紹上面的這幾種光源類型。
文章標題：機器視覺光源種類及特點!
在機器視覺系統中，獲得一張高質量的可處理的圖像是至關重要。系統之所以成功，首先要保證圖像質量好，特征明顯。這樣，機器視覺系統才能對產品圖像進行精準分析。一個機器視覺項目之所以失敗，大部分情況是由于圖像質量不好，特征不明顯引起的。要保證好的圖像，必須要選擇一個合適的光源。今天安徽思普泰克跟大家聊聊，機器視覺光源種類及特點!

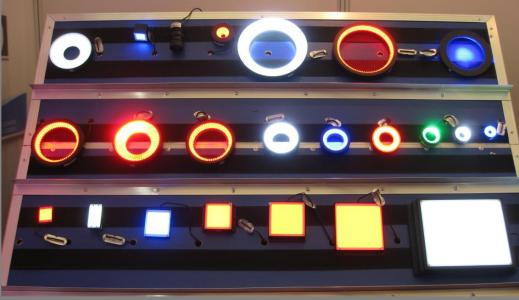

機器視覺光源的分類主要分為5種，有同軸光源、環形光源、AOI專用光源、背光源以及條形光源等等。安徽思普泰克就給大家介紹上面的這幾種光源類型。
1、同軸光源
有些物體，他們的表面是凹凸不平不完整的，為了消除這些不平整的陰影圖像帶來的干擾，可以采用同軸光源。同軸光源采用分光鏡設計，可以減少陰影帶來的困擾，使得光源能夠均勻的照射在物體表面，提高成像的清晰度。
2、 環形光源
所謂的環形光源，就是提供不同照射角度以及不同顏色，能夠突出物體全面信息的光源。環形光源所具備的特點是LED陣列的密度高、亮度大。而且排列布陣的空間十分的緊湊，可以節省布局的空間。環形光源可以解決光源照射不全面的問題，在PCB基板檢測，IC元件檢測都得到了廣泛的運用。
3、AOI專業光源
AOI專業光源可以突顯錫焊的三維信息，減少反光，從不同角度呈現物體的信息，主要應用于電路板焊錫的檢驗。
4、 背光源
在物體的背光面，采用高強度的LED陣列提供光源，這樣一來，就可以突出外形的輪廓特征。背光源一般采用紅白兩用或是紅藍多用光源，能夠滿足不同顏色和被測驗物體的背光照明要求，主要應用在電子元件、膠片污點檢測領域。
5、條形光源
方形結構或是大物件的檢測，在機器視覺光源的時候一般采用的都是條形光源，因為這種光源的照射角度可以隨意安裝，主要應用在一些圖像掃描，LED面板檢測等等。
機器視覺光源特點
目前機器視覺光源主要采用LED(發光二極管)，由于其響應速度快，形狀自由度、綜合性價比高、使用壽命長、顏色多樣等特點在行業內廣泛應用：
1、響應速度快
LED發光管響應時間很短，響應時間的真正意義是能按要求保證多個光源之間或一個光源不同區域之間的工作切換，采用專用控制器給LED光源供電時，達到最大照度的時間小于10s
2、形狀自由度
一個LED光源是由許多單個LED組合而成的，因而跟其他光源相比，可做成更多的形狀，更容易針對用戶的情況，設計光源的形狀和尺寸。
3、綜合性價比高
選用低廉而性能沒有保證的產品，初次投資的節省很快會被日常的維護、維修費用抵消。其他光源不僅耗電是LED光源的2-10倍，而且?guī)缀趺吭戮鸵鼡Q，浪費了維修工程師許多寶貴的時間。而且投入使用的光源越多，在器件更換和人工方面的花費就越大，因此選用壽命長的LED光源從長遠看是很經濟的。
4、使用壽命長
為了使圖像處理單元得到精確的，重復性好的測量結果，照明系統必須保證相當長的時間內能夠提供穩定的圖像輸入。LED光源在連續工作10,000到30,000小時后，亮度衰減，但遠比其他型式的光源效果好。此外，用控制系統使其間斷工作，可抑制發光管發熱，壽命也將延長一倍。
5、顏色多樣
除了光源的形狀以外，得到穩定圖像輸入的另一方面就是選擇光源的顏色。甚至相同形狀的光源，由于顏色的不同得到的圖像也會有很大的差別。實際上，如何利用光源顏色的技術特性得到最佳對比度的圖像效果一直是光源開發的主要方向。
在機器視覺系統中，獲得一張高質量的可處理的圖像是至關重要。系統之所以成功，首先要保證圖像質量好，特征明顯。這樣，機器視覺系統才能對產品圖像進行精準分析。一個機器視覺項目之所以失敗，大部分情況是由于圖像質量不好，特征不明顯引起的。要保證好的圖像，必須要選擇一個合適的光源。今天安徽思普泰克跟大家聊聊，機器視覺光源種類及特點!
機器視覺光源的分類主要分為5種，有同軸光源、環形光源、AOI專用光源、背光源以及條形光源等等。安徽思普泰克就給大家介紹上面的這幾種光源類型。
1、同軸光源
有些物體，他們的表面是凹凸不平不完整的，為了消除這些不平整的陰影圖像帶來的干擾，可以采用同軸光源。同軸光源采用分光鏡設計，可以減少陰影帶來的困擾，使得光源能夠均勻的照射在物體表面，提高成像的清晰度。
2、 環形光源
所謂的環形光源，就是提供不同照射角度以及不同顏色，能夠突出物體全面信息的光源。環形光源所具備的特點是LED陣列的密度高、亮度大。而且排列布陣的空間十分的緊湊，可以節省布局的空間。環形光源可以解決光源照射不全面的問題，在PCB基板檢測，IC元件檢測都得到了廣泛的運用。
3、AOI專業光源
AOI專業光源可以突顯錫焊的三維信息，減少反光，從不同角度呈現物體的信息，主要應用于電路板焊錫的檢驗。
在物體的背光面，采用高強度的LED陣列提供光源，這樣一來，就可以突出外形的輪廓特征。背光源一般采用紅白兩用或是紅藍多用光源，能夠滿足不同顏色和被測驗物體的背光照明要求，主要應用在電子元件、膠片污點檢測領域。
5、條形光源
方形結構或是大物件的檢測，在機器視覺光源的時候一般采用的都是條形光源，因為這種光源的照射角度可以隨意安裝，主要應用在一些圖像掃描，LED面板檢測等等。
機器視覺光源特點
目前機器視覺光源主要采用LED(發光二極管)，由于其響應速度快，形狀自由度、綜合性價比高、使用壽命長、顏色多樣等特點在行業內廣泛應用：
1、響應速度快
LED發光管響應時間很短，響應時間的真正意義是能按要求保證多個光源之間或一個光源不同區域之間的工作切換，采用專用控制器給LED光源供電時，達到最大照度的時間小于10s
2、形狀自由度
一個LED光源是由許多單個LED組合而成的，因而跟其他光源相比，可做成更多的形狀，更容易針對用戶的情況，設計光源的形狀和尺寸。
3、綜合性價比高
選用低廉而性能沒有保證的產品，初次投資的節省很快會被日常的維護、維修費用抵消。其他光源不僅耗電是LED光源的2-10倍，而且?guī)缀趺吭戮鸵鼡Q，浪費了維修工程師許多寶貴的時間。而且投入使用的光源越多，在器件更換和人工方面的花費就越大，因此選用壽命長的LED光源從長遠看是很經濟的。
4、使用壽命長
為了使圖像處理單元得到精確的，重復性好的測量結果，照明系統必須保證相當長的時間內能夠提供穩定的圖像輸入。LED光源在連續工作10,000到30,000小時后，亮度衰減，但遠比其他型式的光源效果好。此外，用控制系統使其間斷工作，可抑制發光管發熱，壽命也將延長一倍。
5、顏色多樣
除了光源的形狀以外，得到穩定圖像輸入的另一方面就是選擇光源的顏色。甚至相同形狀的光源，由于顏色的不同得到的圖像也會有很大的差別。實際上，如何利用光源顏色的技術特性得到最佳對比度的圖像效果一直是光源開發的主要方向。
