ccd視覺影像檢測設備檢測塑膠件外觀不良方案！
作者 : 安徽思普泰克發布時間 : 2020-06-28 瀏覽 : 141 次
注明：安徽思普泰克生產的ccd視覺影像檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 堵孔 | 正光檢測 | 可檢 |
| 2 | 柱壁到邊距離 | 正光檢測 | 可檢 |
注明：安徽思普泰克生產的ccd視覺影像檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

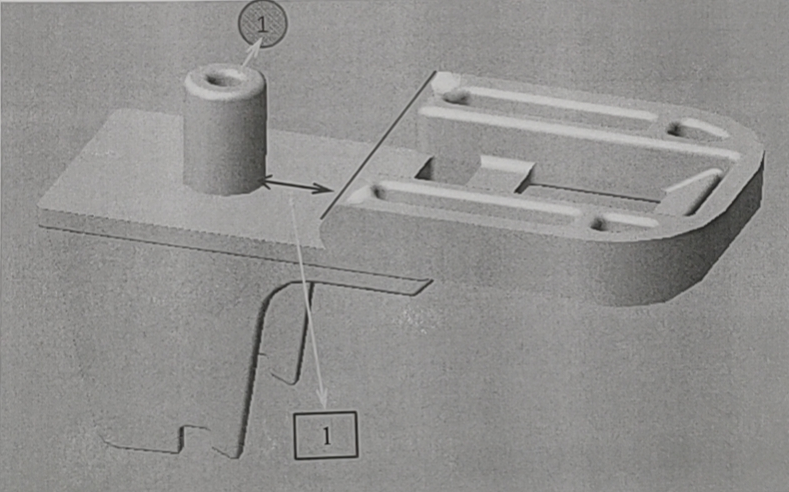

樣品圖：
二、ccd視覺影像檢測設備組成及主要機構
設備型號： 立式索尼套裝檢測設備 外形尺寸：350*250*790mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 環形光源 | 定制光學自適應光源 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 檢測治具 | 客供 | 1套 |

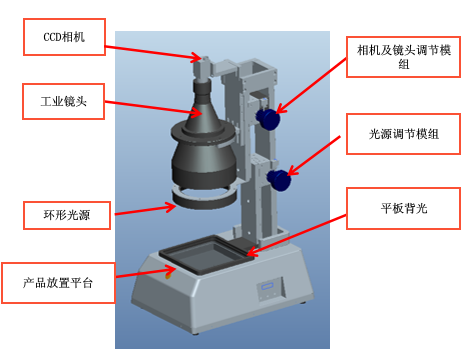

ccd視覺影像檢測設備外觀－3D立體圖-局部圖

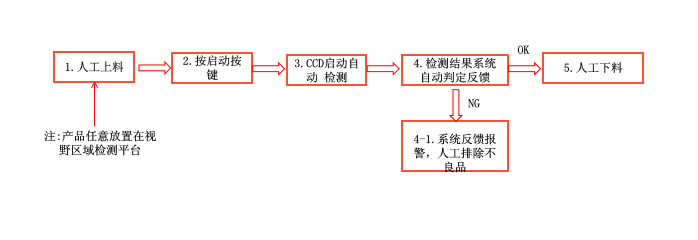

ccd視覺影像檢測設備檢測流程

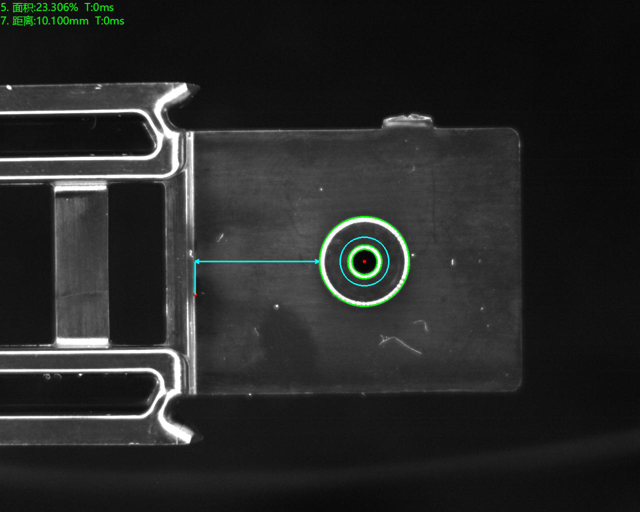

三、樣品檢測圖片
四、ccd視覺影像檢測設備安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
