五金沖壓件外觀檢測案例！
作者 : 安徽思普泰克發布時間 : 2020-03-31 瀏覽 : 117 次
注明：五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長50mm*寬30mm的產品的內孔檢測
四、五金沖壓件檢測外觀檢測系統安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 內孔毛刺 | 頂部背光 | 可檢 | 分兩部分檢測 |
注明：五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

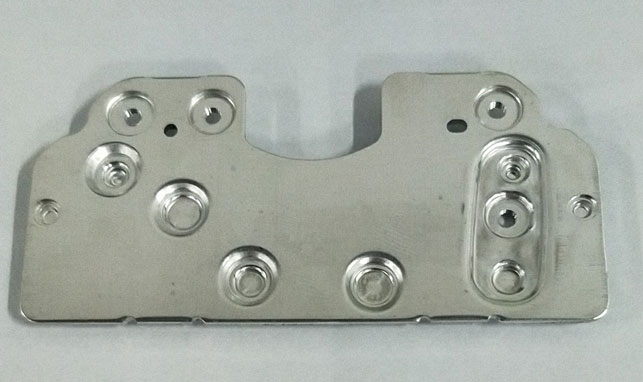

樣品圖：
二、五金沖壓件外觀檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |

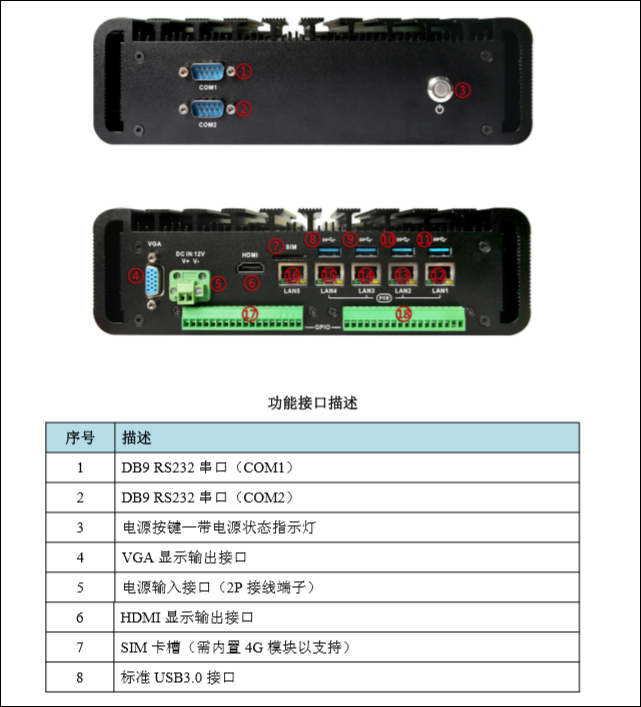

| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |
|
五金沖壓件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:

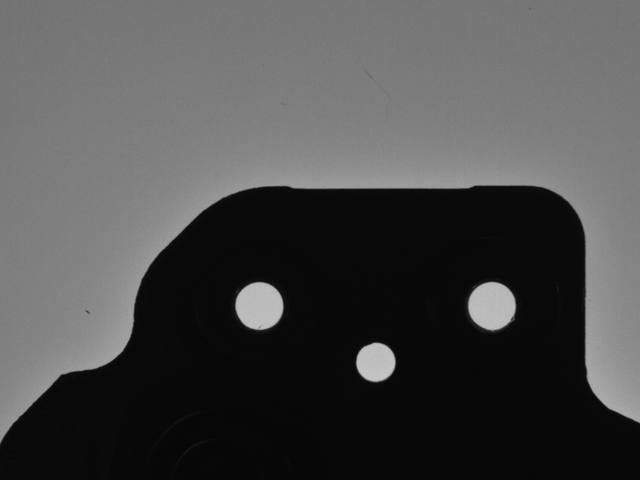

背光檢測原圖（局部-右半截）：

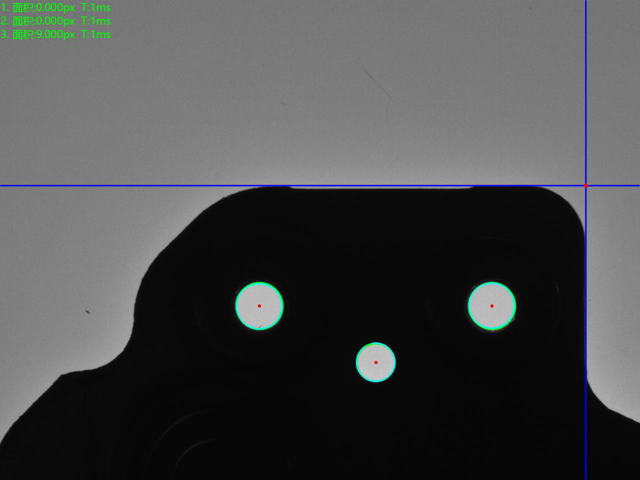

背光檢測良品分析圖（局部-右半截）：OK

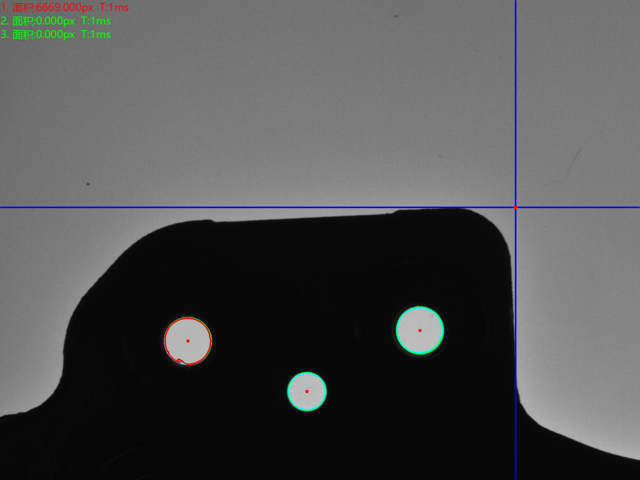

背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺

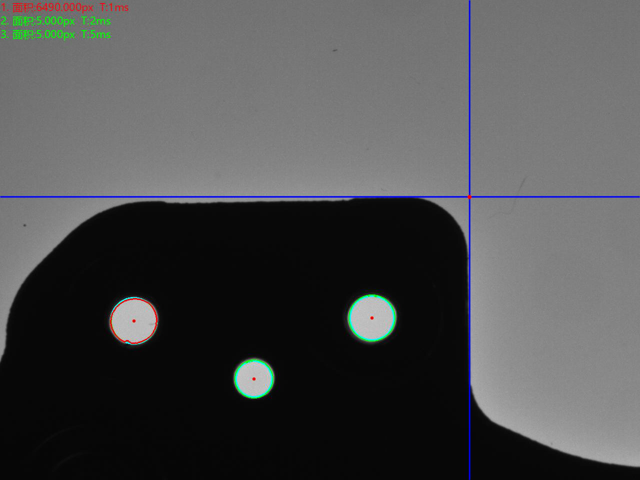

背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺
背光檢測原圖（局部-左半截）：
三、樣件測試圖片:
背光檢測原圖（局部-右半截）：
背光檢測良品分析圖（局部-右半截）：OK
背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺
背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺

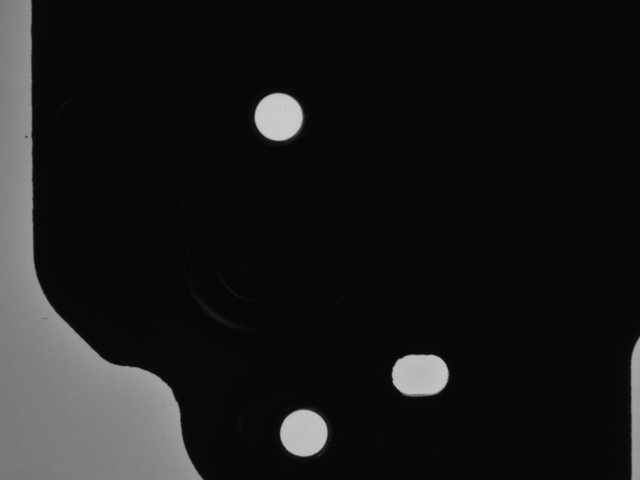

背光檢測原圖（局部-左半截）：

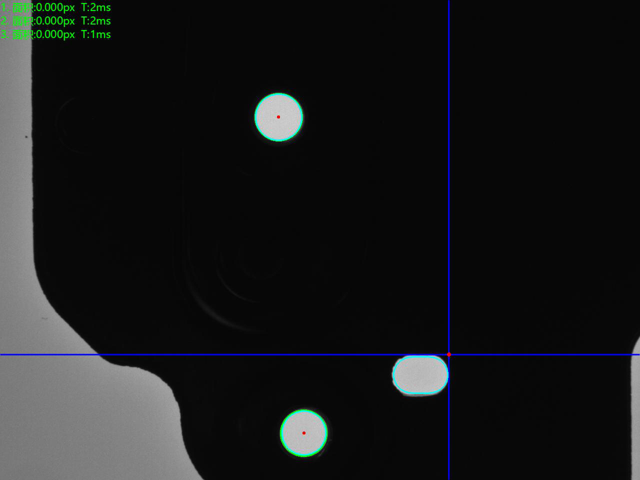

背光檢測良品分析圖（局部-左半截）：OK
四、五金沖壓件檢測外觀檢測系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
更多五金沖壓件檢測外觀檢測設備檢測產品案例請登錄安徽思普泰克官網查閱：www.zqzzbo.com
更多五金沖壓件檢測外觀檢測設備檢測產品案例請登錄安徽思普泰克官網查閱：www.zqzzbo.com
