自動化視覺檢測設備檢測齒輪外觀方案
作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 275 次
注明：自動化視覺檢測設備檢測以上項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
商務咨詢：178-5603-5060
一、檢測內容及要求
檢測內容：
最大尺寸直徑20mm*高度9.5mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 缺料、毛刺 | 正光檢測 | 可檢 |
| 2 | 缺料、毛刺 | 正光檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 4套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

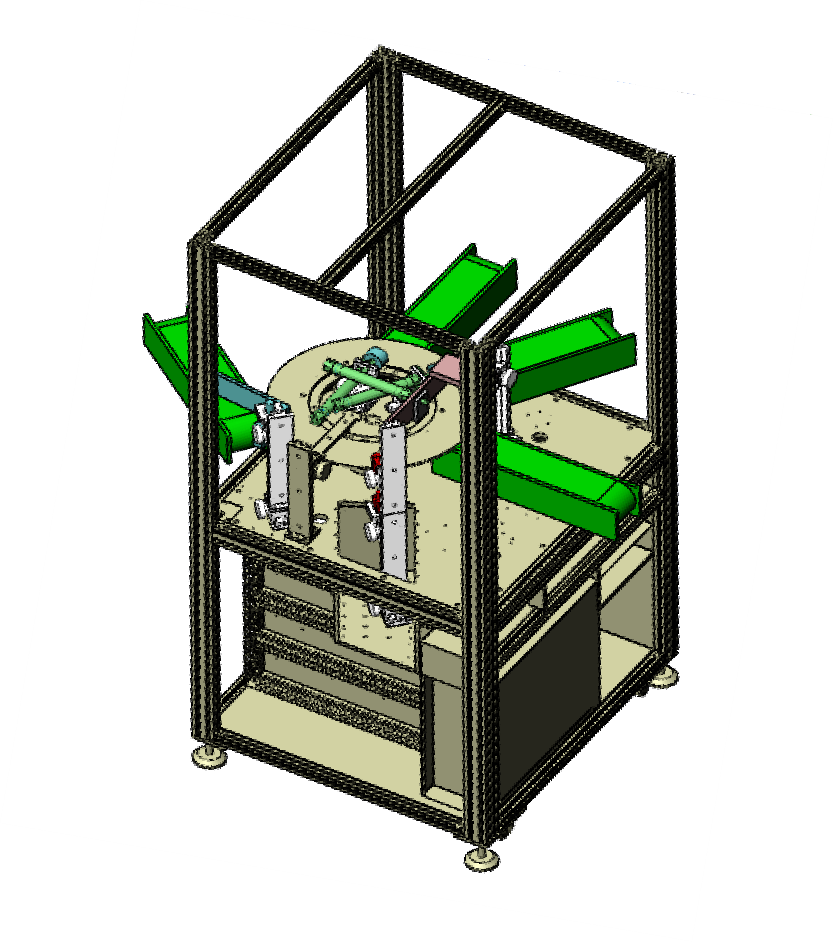

設備外觀3D立體圖
樣件測試圖片:

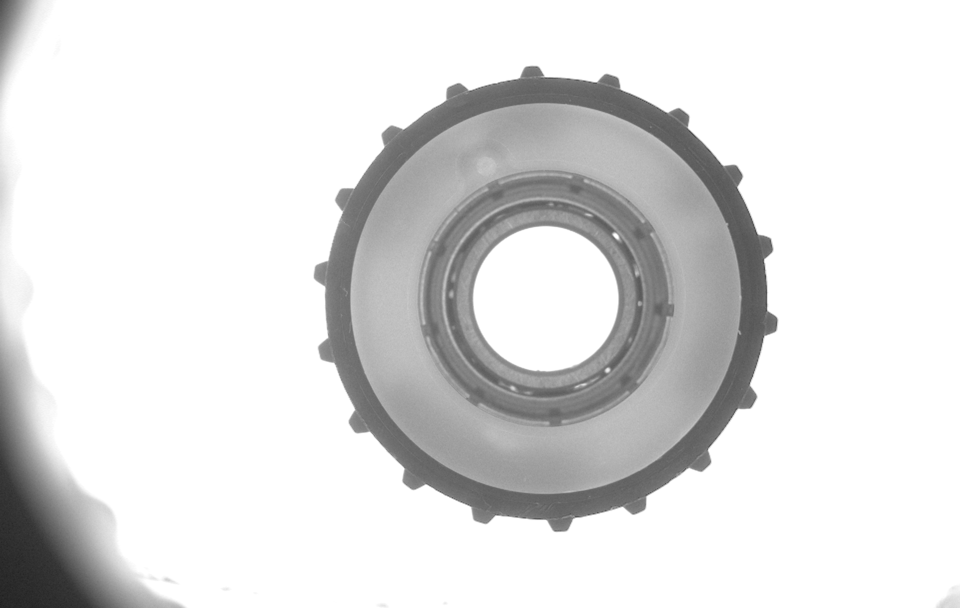

底部正光檢測原圖：
底部正光檢測良品分析圖：OK

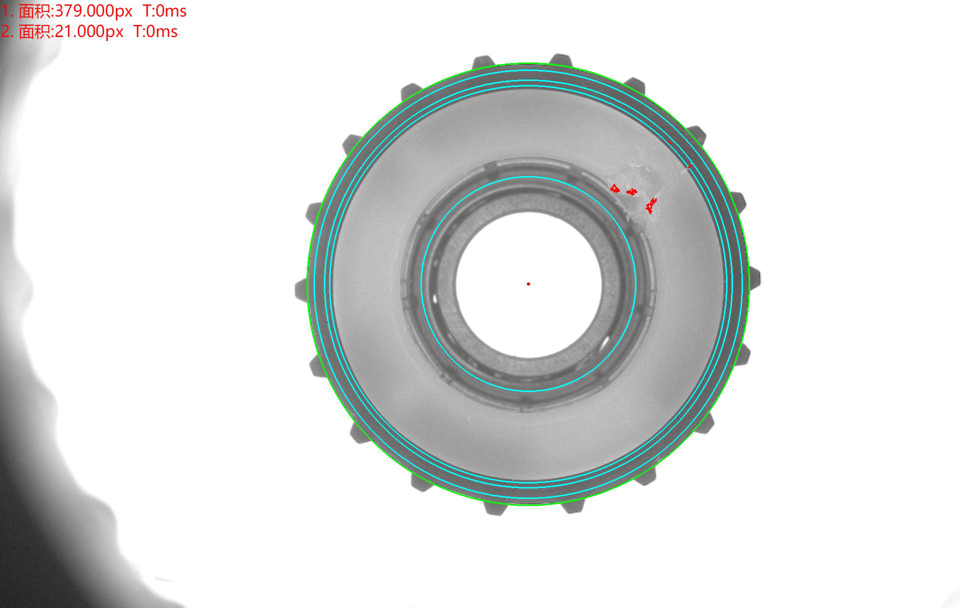

底部正光檢測分析圖： NG 不良原因：毛刺 、缺料
底部正光檢測分析圖： NG 不良原因：缺料

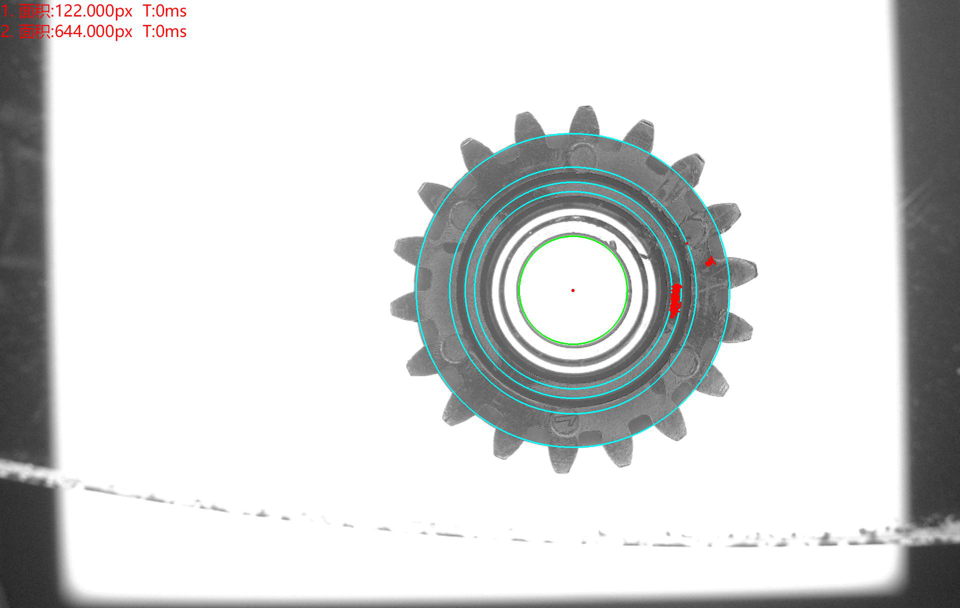

頂部正光檢測分析圖： NG 不良原因：缺料

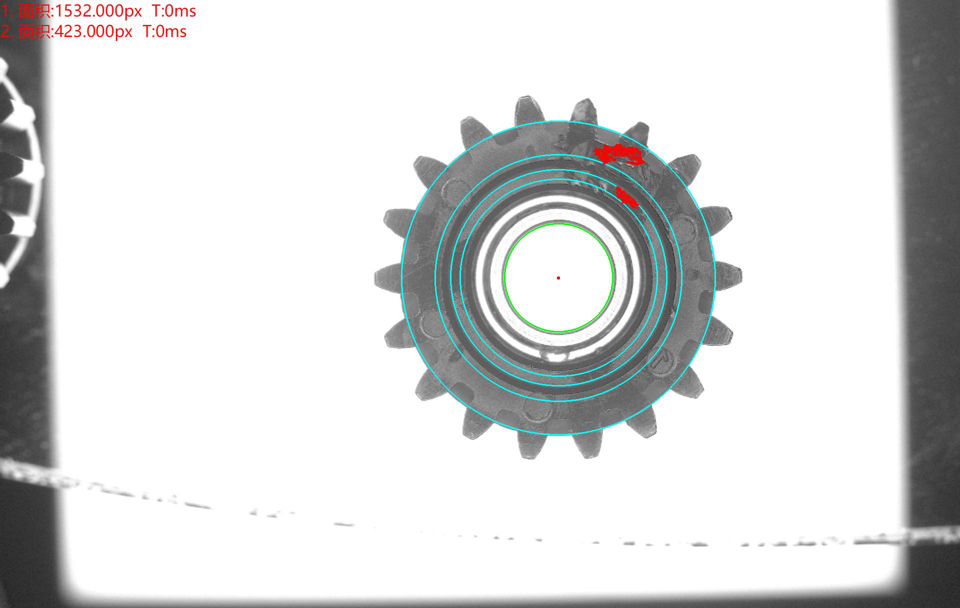

頂部正光檢測分析圖： NG 不良原因：缺料
更多自動化視覺檢測設備檢測案例可登陸安徽思普泰克官網查閱：www.zqzzbo.com
