精密五金沖壓件外觀檢測采用自動化檢測設備檢測方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 215 次
精密五金沖壓件外觀檢測采用自動化檢測設備檢測方案,注明:以上檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 臟污 白色正光檢測 可檢
2 銹點 白色正光檢測 可檢
3 刮花 低角度藍光檢測 可檢
4 壓傷 低角度藍光檢測 可檢
5 過治具不行 背光檢測 可檢

注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

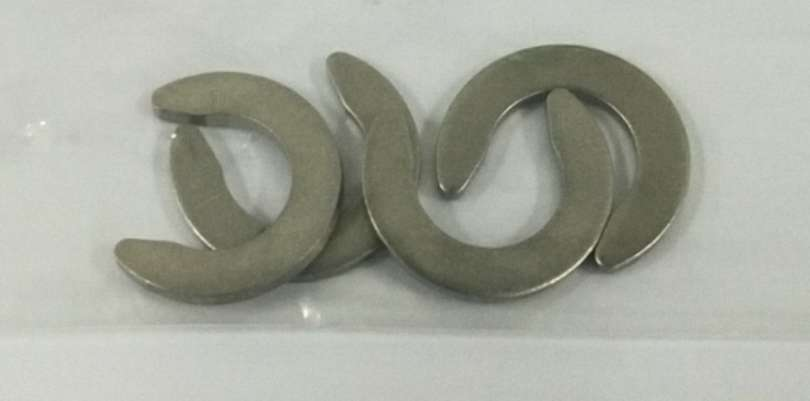

樣品圖:
精密五金沖壓件外觀檢測采用自動化檢測方案

二、設備組成及主要機構

設備型號:SP-T300標準檢測設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 5套
5 相機調節模組 SIPOTEK定制 5套
6 工業鏡頭 FA高清光學工業鏡頭 5套
7 光源 定制光學自適應光源 5套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套


二、設備外觀3D立體圖

精密五金沖壓件外觀檢測采用自動化檢測方案
三、樣件測試圖片:

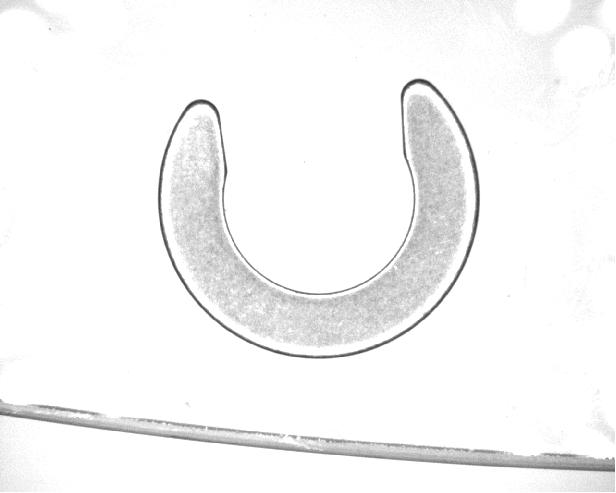

     1.底部正光檢測原圖:
精密五金沖壓件外觀檢測采用自動化檢測方案

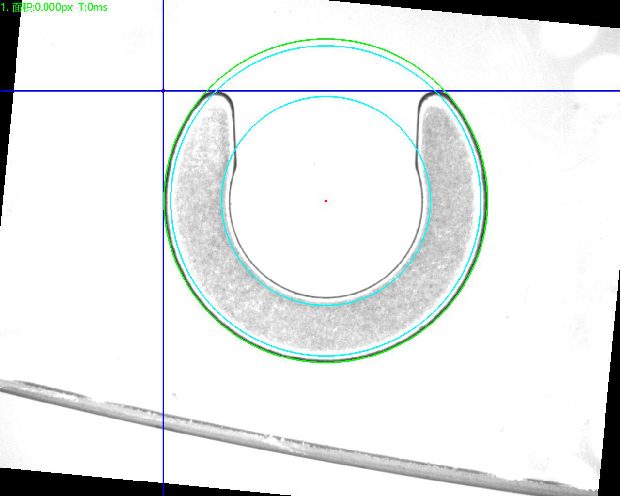

底部正光檢測良品分析圖:OK

精密五金沖壓件外觀檢測采用自動化檢測方案

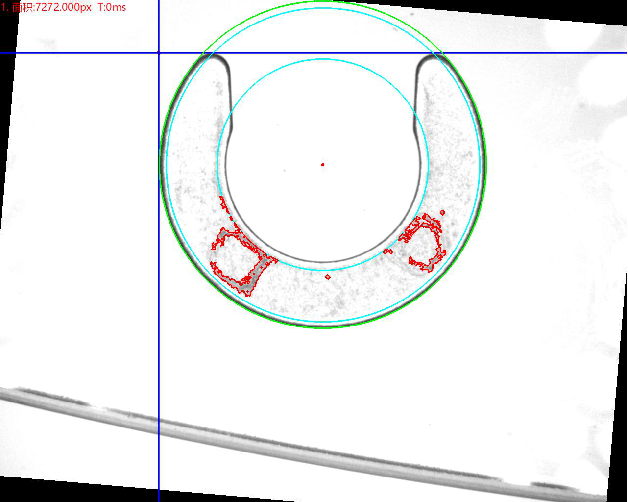

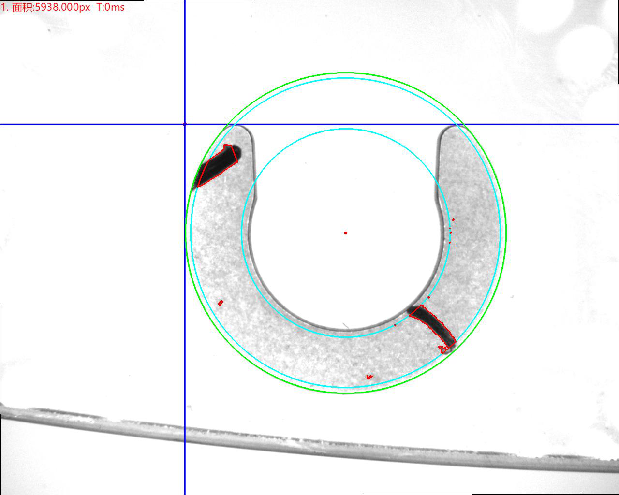

底部正光檢測不良品分析圖:NG         不良原因:臟污
精密五金沖壓件外觀檢測

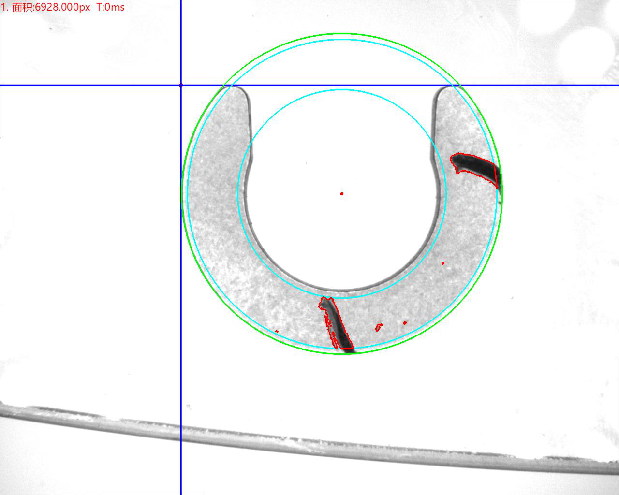

底部正光檢測不良品分析圖:NG         不良原因:臟污

精密五金沖壓件外觀檢測

底部藍光檢測原圖:

精密五金沖壓件外觀檢測

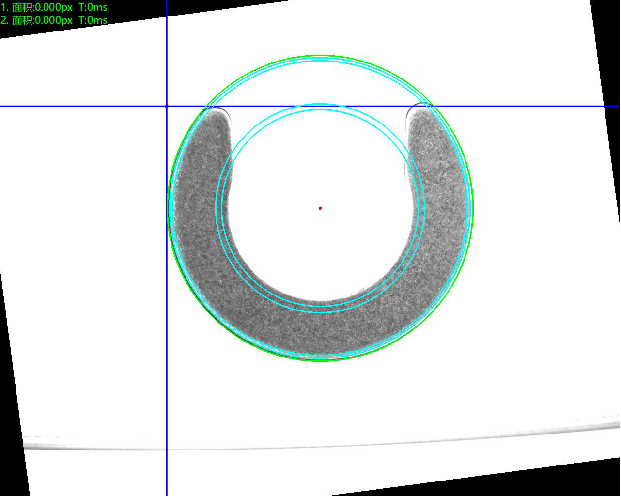

底部藍光檢測良品分析圖:OK

精密五金沖壓件外觀檢測

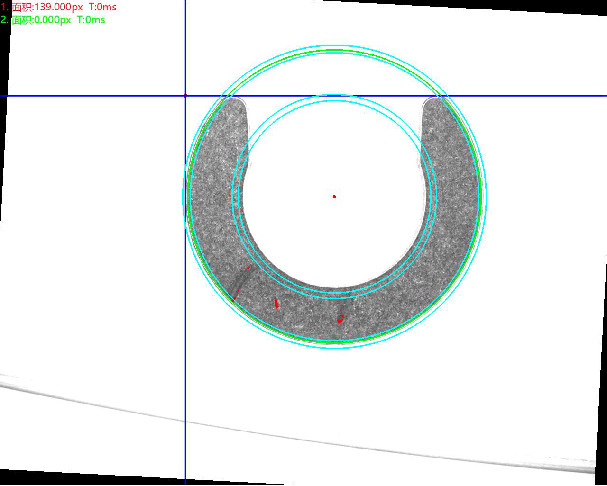

底部藍光檢測不良品分析圖:NG          不良原因:壓傷

精密五金沖壓件外觀檢測

頂部正光檢測原圖:

精密五金沖壓件外觀檢測

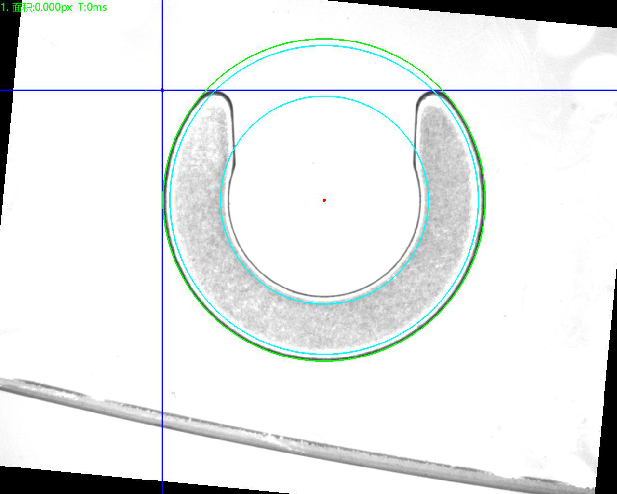

頂部正光檢測良品分析圖:OK

精密五金沖壓件外觀檢測

頂部正光檢測不良品分析圖:NG          不良原因:臟污

精密五金沖壓件外觀檢測


安徽思普泰克智能制造科技有限公司研發的軸承自動化視覺檢測設備可應用于,精密五金沖壓件外觀檢測,五金產品缺陷篩選等。如需咨詢自動化檢測設備產品價格可聯系客戶服務熱線:商務咨詢:178-5603-5060(微信同號)
