一：檢測內容及要求

檢測內容：

               1:底部檢測表面外觀

               2:頂部檢測變形

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量 250-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

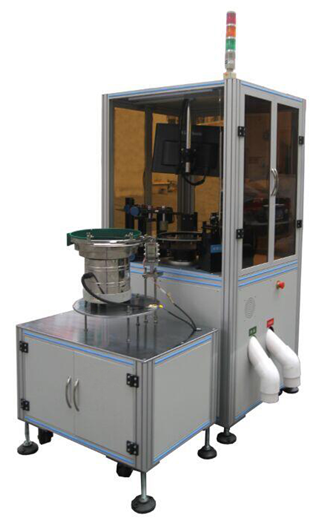

二.1： 視覺檢測設備外觀3D立體圖

三：1 底部正光檢測方式

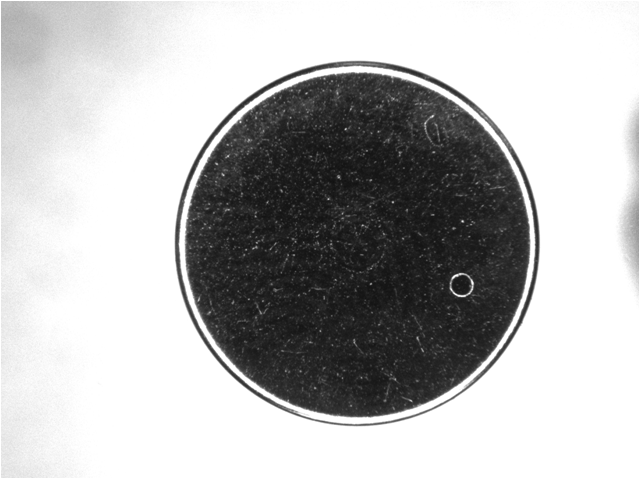

底部檢測效果原圖:

三：1 底部正光檢測方式

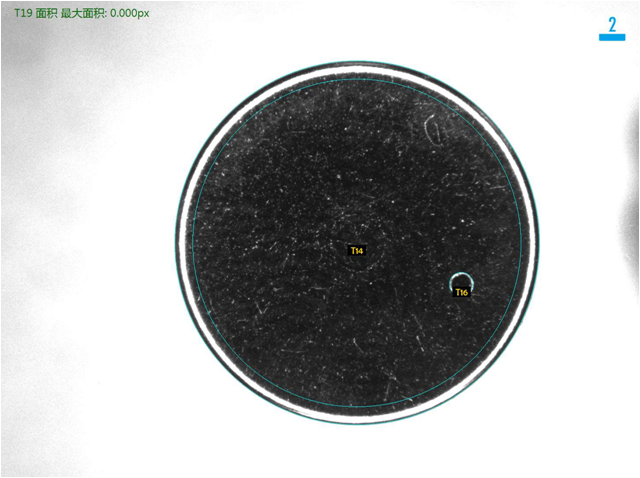

底部檢測良品分析圖:OK

三：1 底部正光檢測方式

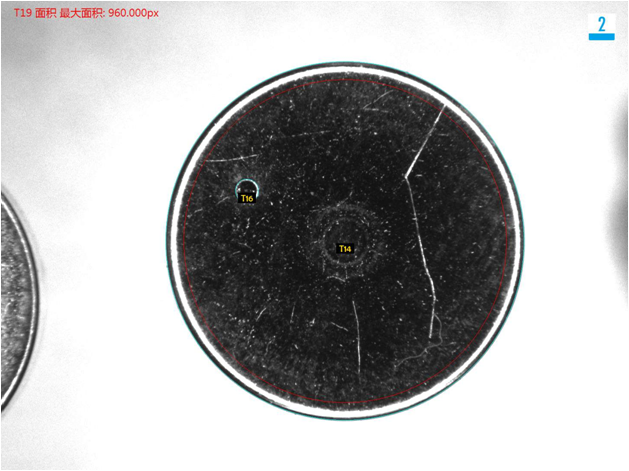

底部檢測不良品分析圖（底部劃傷）:NG

三：1 底部正光檢測方式

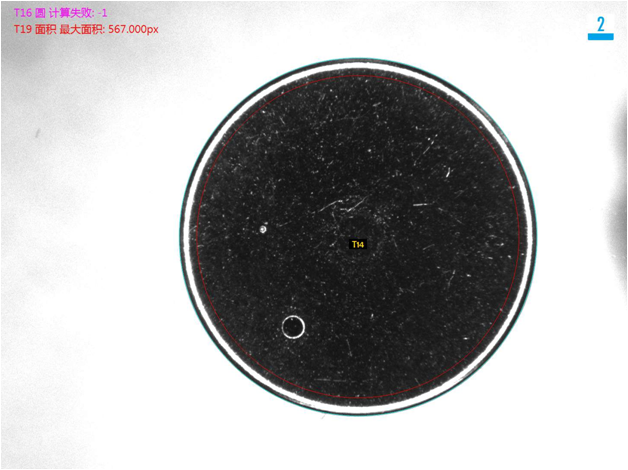

底部檢測不良品分析圖（底部壓傷）:NG

三：2 頂部正光檢測方式

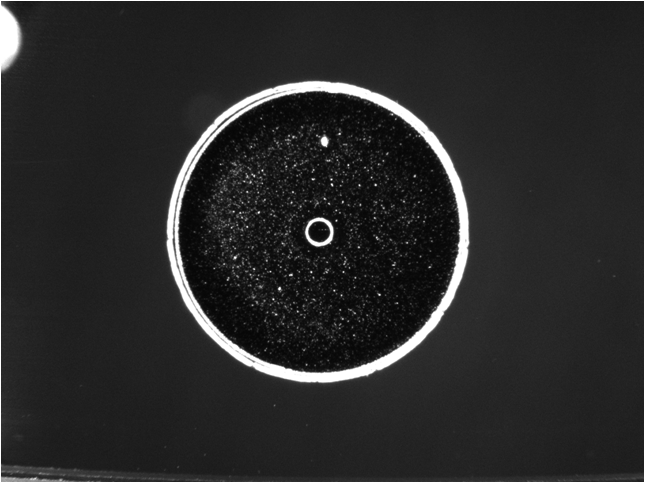

頂部檢測效果原圖:

三： 2 頂部正光檢測方式

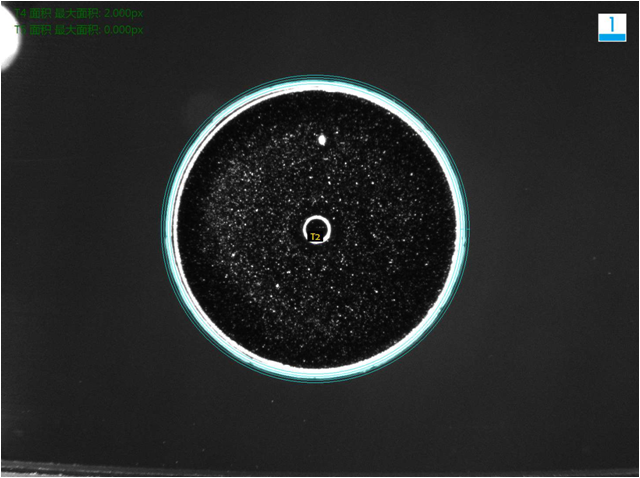

頂部檢測良品分析圖:OK

三： 2 頂部正光檢測方式

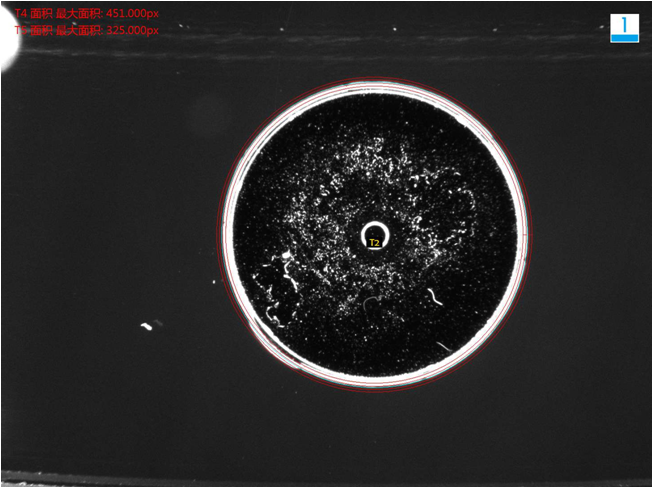

頂部檢測不良品分析圖（正面變形）:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
