硅橡膠機器視覺檢測系統檢測O型橡膠圈外觀方案!

作者 : 安徽思普泰克發布時間 : 2020-05-12 瀏覽 : 220 次
注明:思普泰克硅橡膠機器視覺檢測系統檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容:
       產品的尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 尺寸 背光檢測 可檢
2 毛邊 背光檢測 可檢
3 斷裂 正光檢測 可檢
4 壓傷 正光檢測 可檢

注明:安徽思普泰克硅橡膠機器視覺檢測系統檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

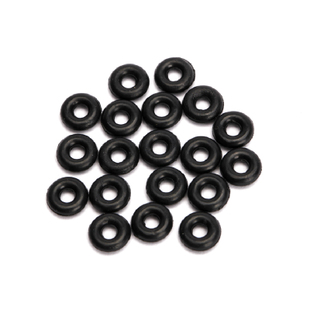

樣品圖:
硅橡膠機器視覺檢測系統
二、設備組成及主要機構

設備型號:云盤高速檢測機2口下料 (方形)                  外形尺寸950*850*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  22”液晶顯示器 1臺
4 工業相機 SONY工業相機 4套
5 相機調節模組 SIPOTEK定制 4套
6 工業鏡頭 遠心高清光學工業鏡頭 4套
7 環形光源 定制光學自適應光源 4套
8 控制系統 SIPOTEK定制 1套
9 伺服電機 松下 1套
10 減速機 SIPOTEK定制 1套

硅橡膠機器視覺檢測系統外觀

硅橡膠機器視覺檢測系統

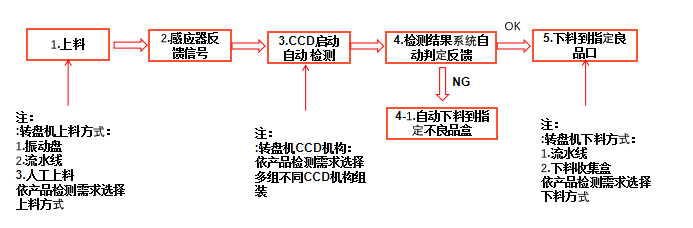

設備檢測流程
硅橡膠機器視覺檢測系統
三、樣件測試圖片:

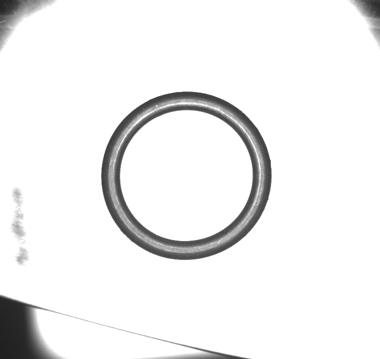

底部正光檢測良品原圖:
底部正光檢測良品原圖

底部正光檢測良品分析圖:OK

底部正光檢測良品分析圖

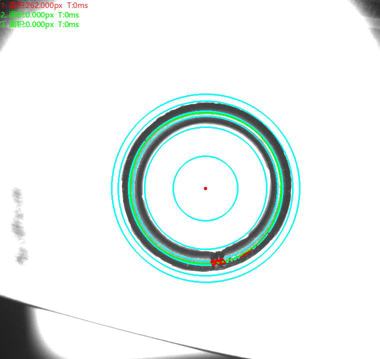

底部正光檢測不良品分析圖:NG      不良特征:壓傷

底部正光檢測不良品分析圖

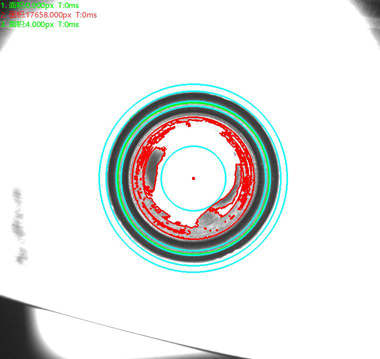

底部正光檢測不良品分析圖:NG      不良特征:內毛邊

底部正光檢測不良品分析圖

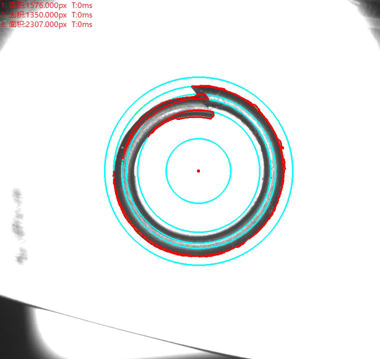

底部正光檢測不良品分析圖:NG      不良特征:斷裂

硅橡膠機器視覺檢測系統

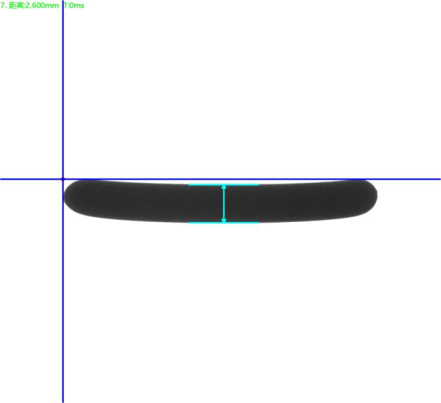

側面背光檢測良品分析圖:OK

硅橡膠機器視覺檢測系統
頂部正光檢測良品分析圖:OK

硅橡膠機器視覺檢測系統

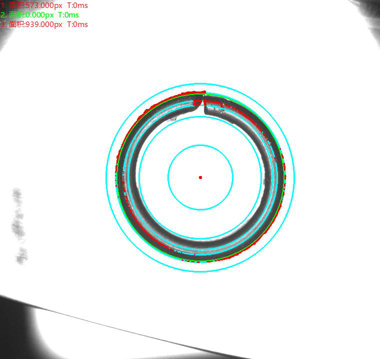

頂部正光檢測不良品分析圖:NG      不良特征:斷裂

硅橡膠機器視覺檢測系統


頂部正光檢測不良品分析圖:NG      不良特征:壓傷

硅橡膠機器視覺檢測系統

頂部正光檢測不良品分析圖:NG      不良特征:外毛邊

硅橡膠機器視覺檢測系統

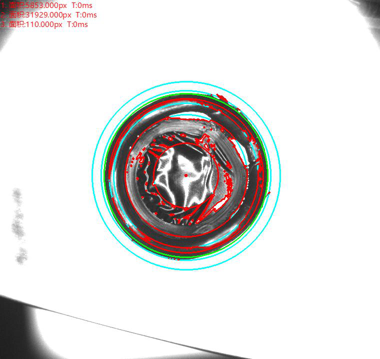

頂部正光檢測不良品分析圖:NG      不良特征:變形

硅橡膠機器視覺檢測系統

四、硅橡膠機器視覺檢測系統安裝要求:

設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
