電子元器件視覺檢測設備檢測USB內插座方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 282 次
USB內插座 機器視覺檢測方案 _深圳市思普泰克科技有限公司 一:檢測內容及要求 檢測工件面積: 寬度11mm* 長度 17.5mm 的平面樣件的外觀檢測 檢測內容: 1: 底面檢測油污、雜色 2: 側面

商務咨詢:178-5603-5060(微信同號)

USB內插座機器視覺檢測方案_思普泰克智能制造科技有限公司

一:檢測內容及要求



檢測工件面積:

              寬度11mm*長度17.5mm的平面樣件的外觀檢測



檢測內容:

               1:底面檢測油污、雜色

               2:側面檢測高度、寬度

               3:頂部檢測焊角有無、電鍍、油污



注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 3,底部檢測平面雜色、油污。側面檢測高度。頂部檢測焊角電鍍 、油污

5:工業鏡頭:3FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

三:底部檢測方式

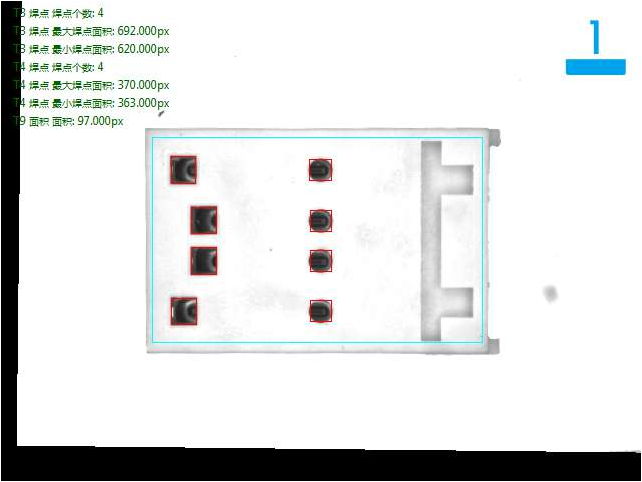

底部檢測良品分析圖:OK

電子元器件視覺檢測設備檢測USB內插座方案



三:底部檢測方式



底部檢測油污良品分析圖:NG

電子元器件視覺檢測設備檢測USB內插座方案

三:底部檢測方式

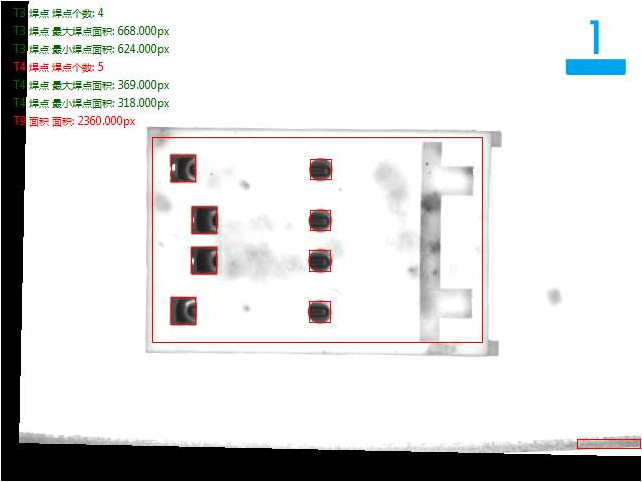

底部檢測雜色不良品分析圖:NG

電子元器件視覺檢測設備檢測USB內插座方案

三:2側面檢測方式

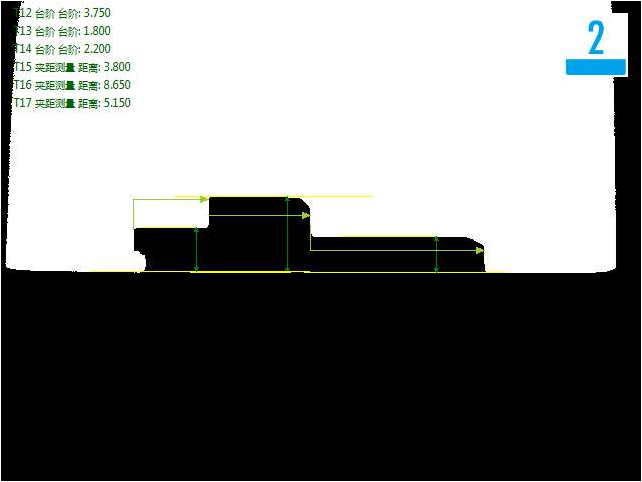

側面檢測良品分析圖:OK

電子元器件視覺檢測設備

三:2側面檢測方式

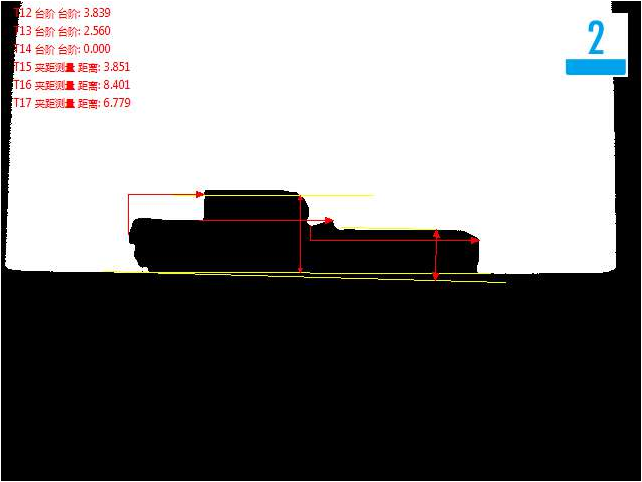

側面檢測不良品分析圖:NG

電子元器件視覺檢測設備

三:3頂部檢測方式

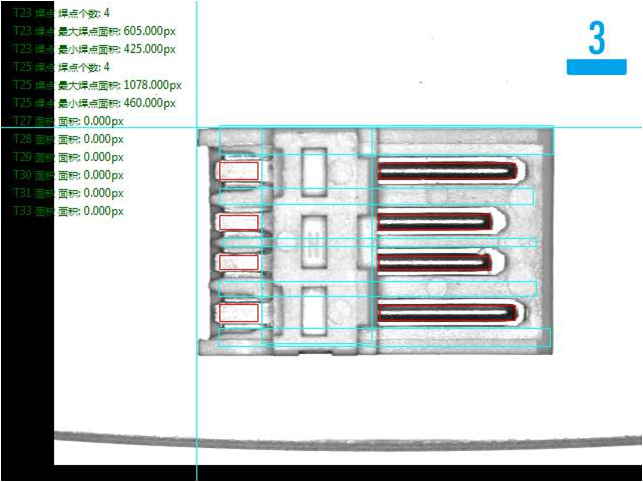

頂部檢測良品分析圖:OK

電子元器件視覺檢測設備

三:3頂部檢測方式

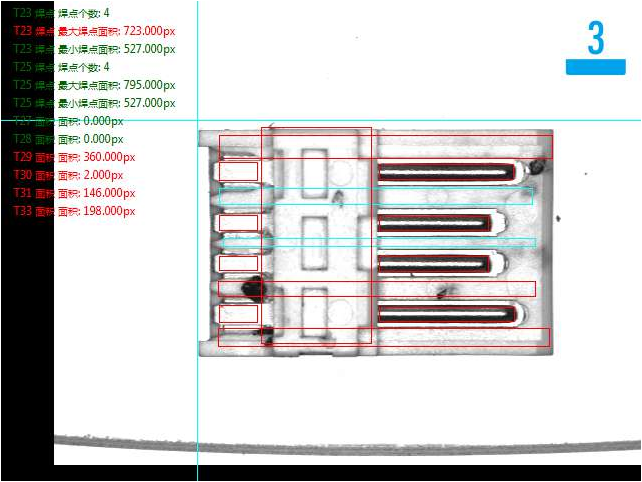

頂部檢測油污不良品分析圖:NG

頂部檢測油污

三:3頂部檢測方式

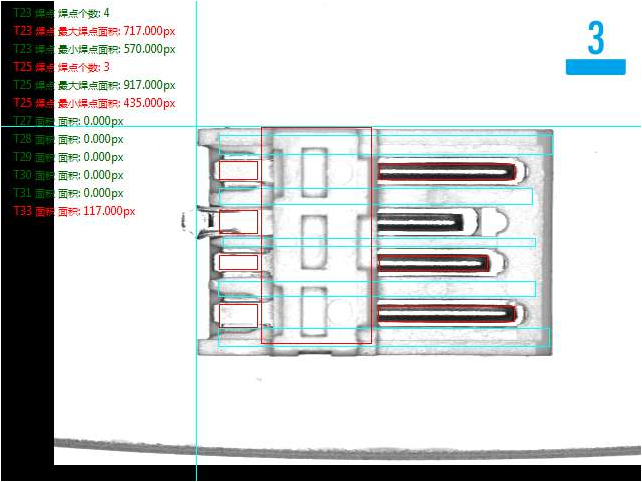

頂部檢測缺針不良品分析圖:NG

頂部檢測缺針

三:3頂部檢測方式

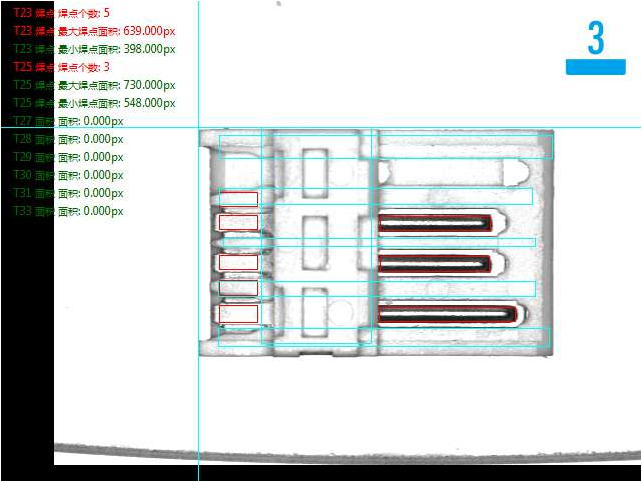

頂部檢測針不良品分析圖:NG

頂部檢測缺針

三:3頂部檢測方式



頂部檢測電鍍不良品分析圖:NG

頂部檢測電鍍

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA,氣壓0.35~0.7MPa

以上為USB內插座機器視覺檢測方案,想要了解更多方案,歡迎咨詢思普泰克http://www.zqzzbo.com/
