CD電感電子元器件采用自動化檢測設備檢測外觀方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 267 次
CD電感 外觀檢測設備 檢測效率400-600件/分鐘,準確率99.9%。 代替人工檢測,提高生產效率,降低生產成本。主要檢測內容 為: 破損、裂紋、臟污 等 一:檢測內容及要求 檢測工件面積

商務咨詢:178-5603-5060(微信同號)
CD電感外觀檢測設備檢測效率400-600件/分鐘,準確率99.9%。

代替人工檢測,提高生產效率,降低生產成本。主要檢測內容

為:破損、裂紋、臟污



一:檢測內容及要求



檢測工件面積:

        長8mm寬8.4mm高4mm的樣件的外觀檢測

檢測內容:

             1:底部正光檢測

           2:頂部正光檢測

           3:側面正光檢測

           4:反側面正光檢測

           5:側面正光檢測

           6:反側面正光檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量150-200件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 6套,  1個底部正光、1個頂部正光、4個側面正光

5:工業鏡頭: 6套,6個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)

11:出料設備(傳送帶,控制器)

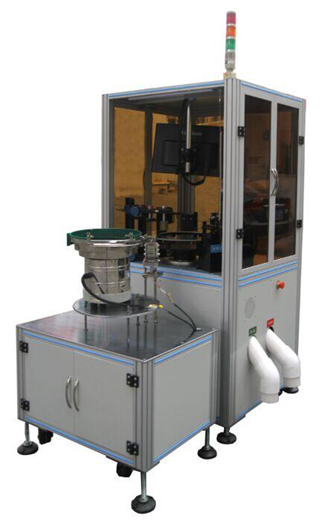

二.1: 設備外觀3D立體圖



IC電子元器件自動化檢測



IC電子元器件自動化檢測

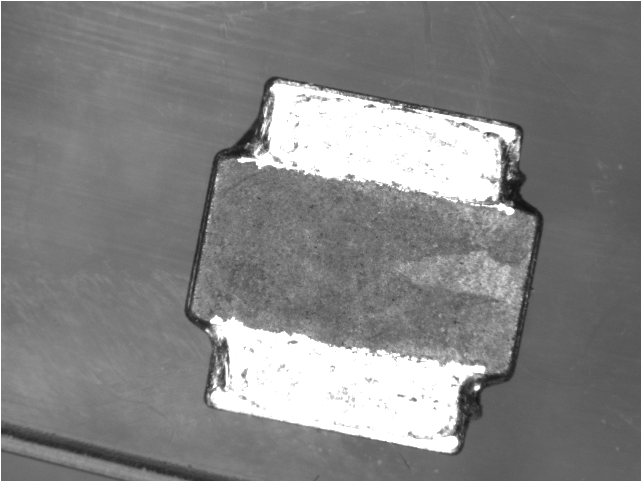

三:1底部正光檢測方式



底部檢測效果原圖:

IC電子元器件自動化檢測

三:1 底部正光檢測方式

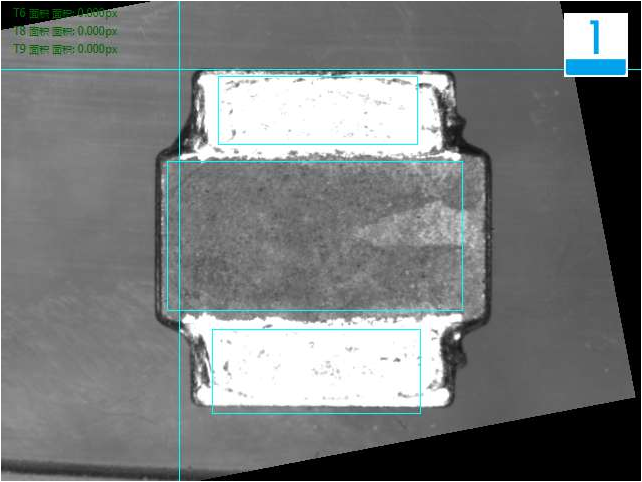

底部檢測良品效果分析圖:  OK

IC電子元器件自動化檢測

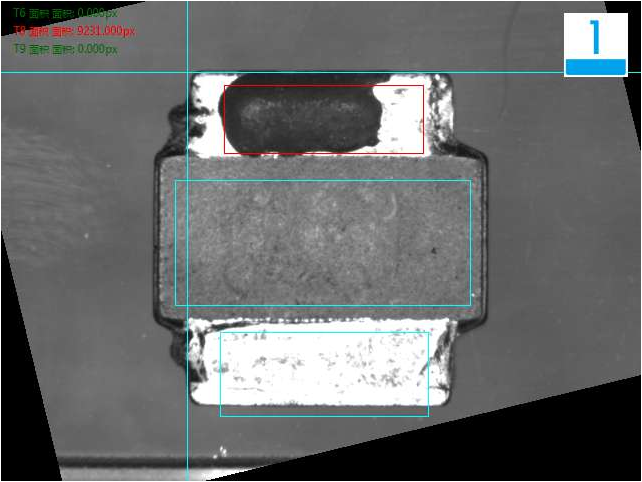

三:1 底部正光檢測方式



底部檢測膠水不良品效果分析圖:NG

IC電子元器件自動化檢測

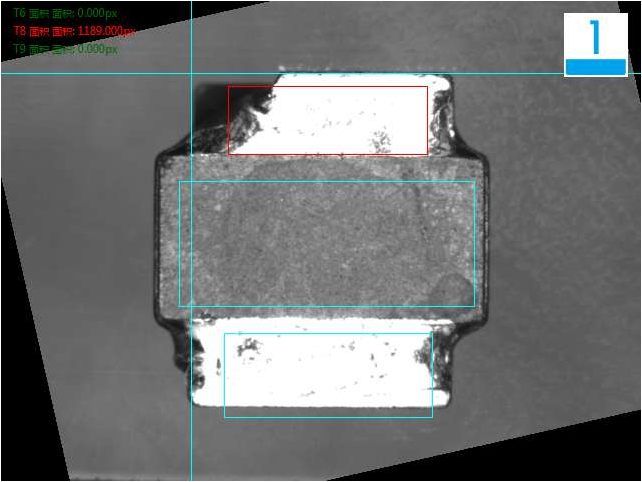

三:1 底部正光檢測方式



底部檢測破損不良品效果分析圖:NG

IC電子元器件自動化檢測

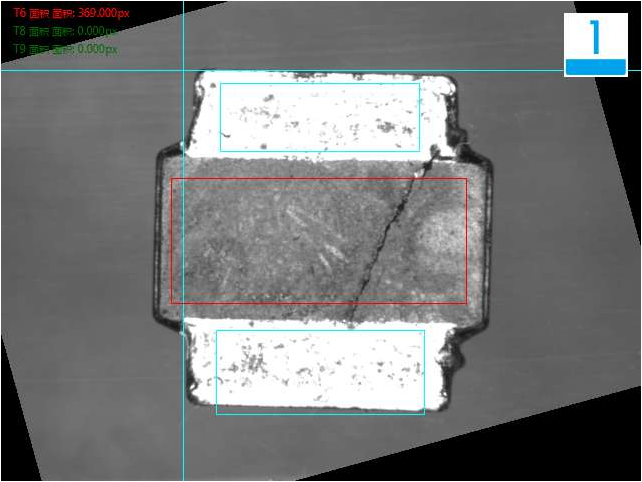

三:1 底部正光檢測方式



底部檢測開裂不良品效果分析圖:NG

IC電子元器件自動化檢測

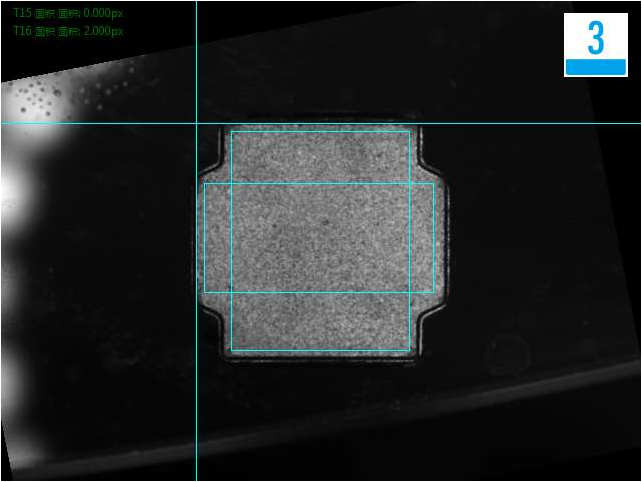

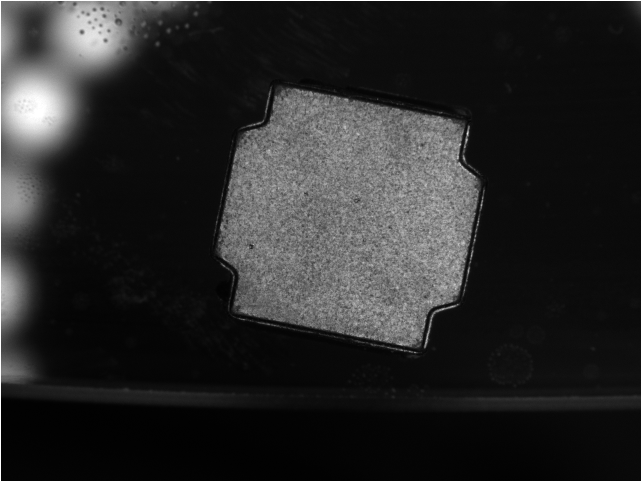

三:2 頂部正光檢測方式



頂部檢測效果原圖:

IC電子元器件自動化檢測

三:2 頂部正光檢測方式



頂部檢測良品效果分析圖:  OK

CD電感電子元器件采用自動化檢測設備檢測外觀方案

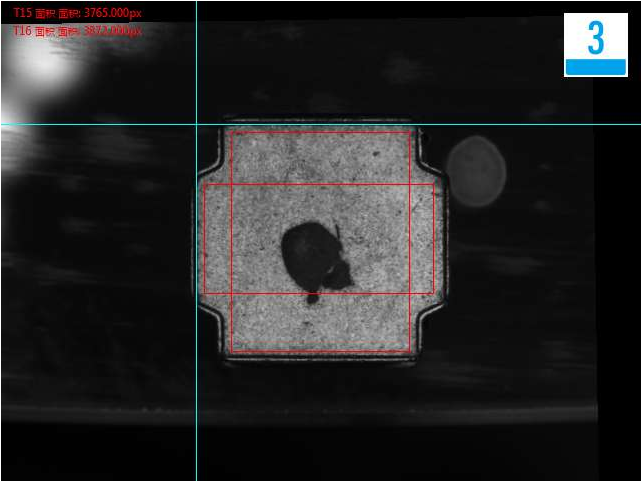

三:2 頂部正光檢測方式



頂部檢測電極膠水不良品效果分析圖:NG

CD電感電子元器件采用自動化檢測設備檢測外觀方案

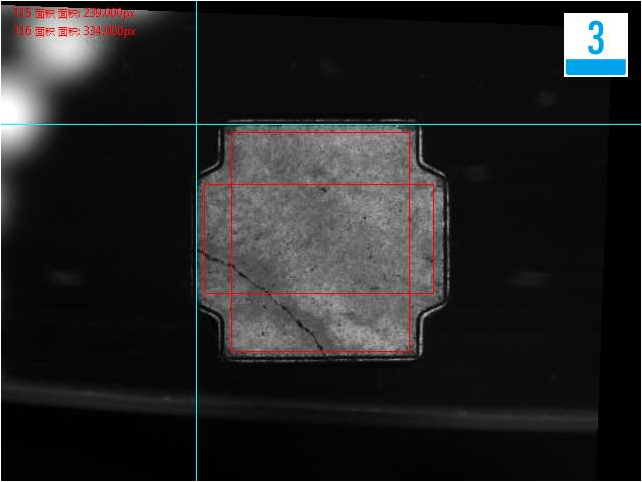

三:2 頂部正光檢測方式



頂部檢測電極開裂不良品效果分析圖:NG

CD電感電子元器件采用自動化檢測設備檢測外觀方案

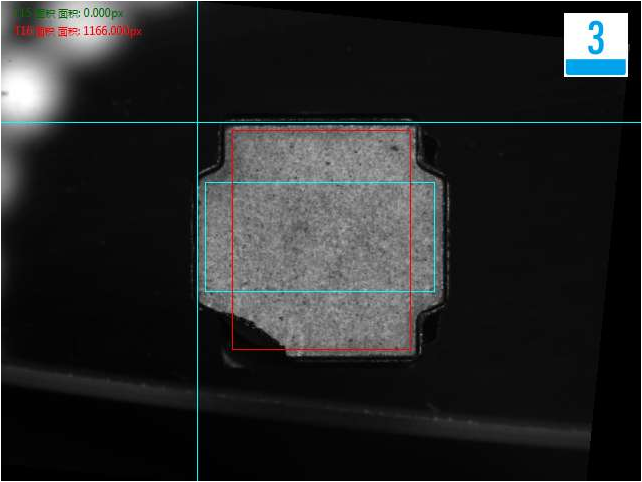

三:2 頂部正光檢測方式



頂部檢測開裂不良品效果分析圖:NG

CD電感電子元器件采用自動化檢測設備檢測外觀方案

三:2 頂部正光檢測方式



頂部檢測電極破損不良品效果分析圖:NG

自動化檢測設備檢測外觀方案

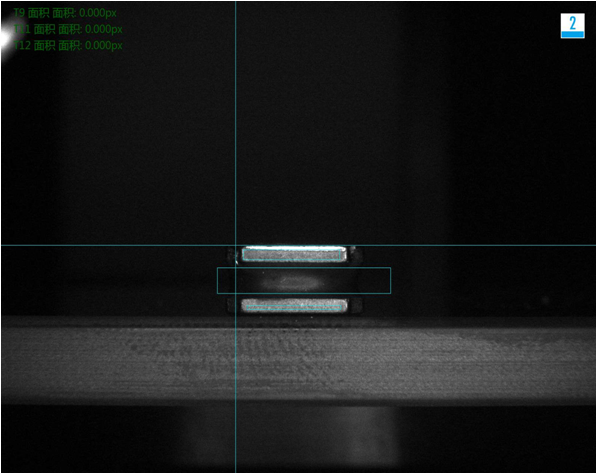

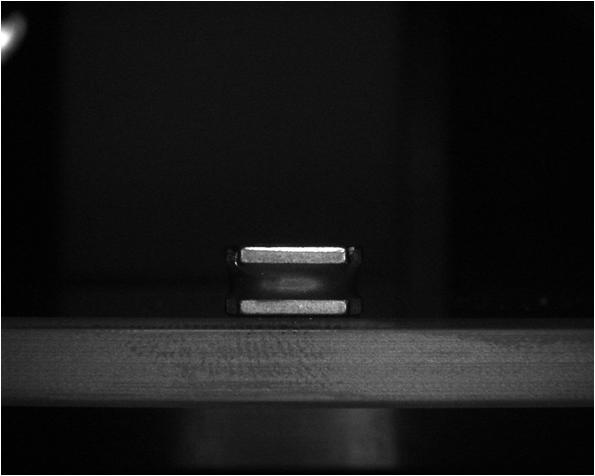

三:3、4 側面正光檢測方式

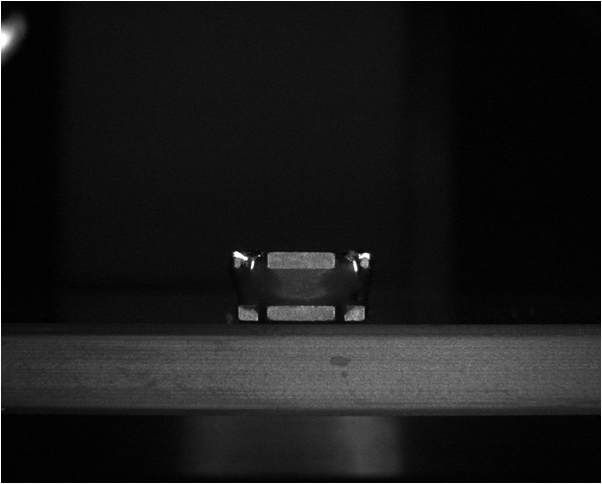

側面檢測效果原圖:

CD電子元器件自動化檢測

三:3、4 側面正光檢測方式



側面檢測良品效果分析圖:  OK

CD電子元器件自動化檢測

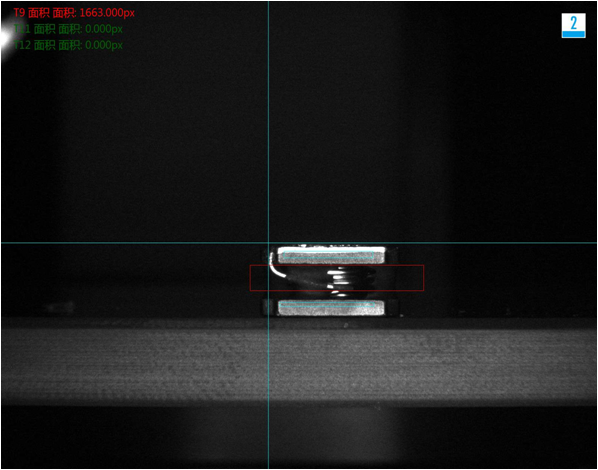

三:3、4側面正光檢測方式



側面檢測溢膠不良品效果分析圖:NG

CD電子元器件自動化檢測

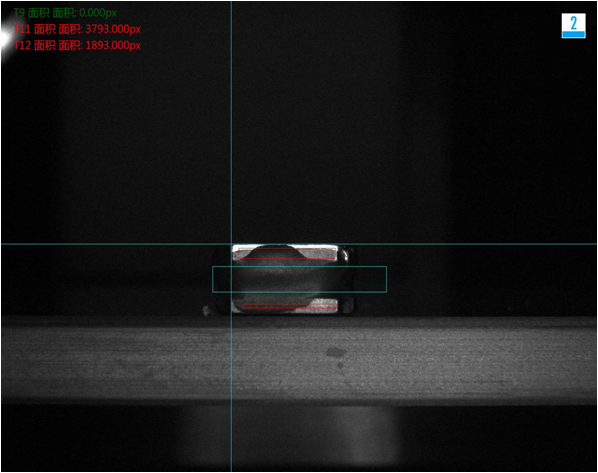

三:3、4側面正光檢測方式



側面檢測缺膠不良品效果分析圖:NG

CD電子元器件自動化檢測

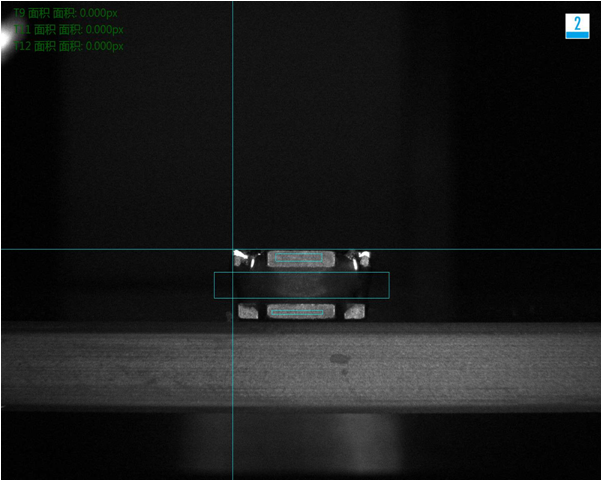

三:5、6側面正光檢測方式



側面檢測效果原圖:

CD電子元器件自動化檢測

三:5、6側面正光檢測方式



側面檢測良品效果分析圖:  OK

IC電子元器件自動化檢測

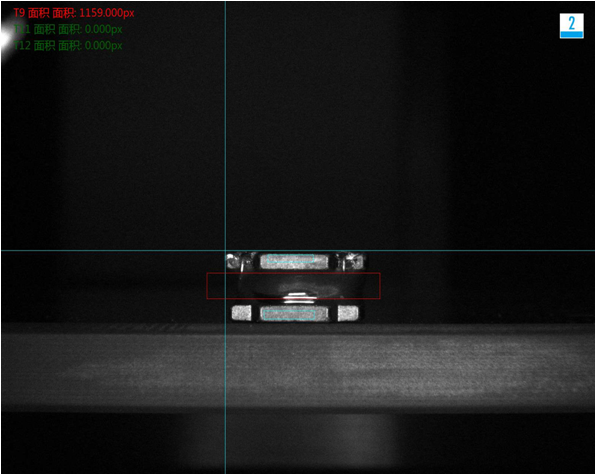

三:5、6側面正光檢測方式



側面檢測溢膠不良品效果分析圖:NG

IC電子元器件自動化檢測

三:5、6側面正光檢測方式



側面檢測缺膠不良品效果分析圖:NG

IC電子元器件自動化檢測

四.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V,50Hz,  耗電<1KVA



更多外觀檢測設備資料請咨詢思普泰克,商務咨詢:178-5603-5060(微信同號)
