電感外觀檢測設備自動化檢測手機配件缺陷方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 805 次
注明：電感外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
產品的尺寸檢測
注明：
隨著工業自動化程度的不斷提高，各大企業對零配件的產品品質要求也越來越高。對于無盡零配件來說，產品品質的把控不僅包括產品的硬度，光澤度等的檢驗，還有對產品外觀缺陷的檢測。傳統的外觀缺陷檢測完全依靠人力，肉眼來識別， 這就會導致漏檢誤檢。| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 內徑 | 背光檢測 | 可檢 | 無法檢測±0.005的指標，精度達不到 |
| 2 | 外徑 | 背光檢測 | 可檢 | |
| 3 | 臺階尺寸 | 背光檢測 | 可檢 | |
| 4 |
|
|
|
|
| 5 | WC140702未提供圖紙 | |||
注明：
電感外觀檢測設備
檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)

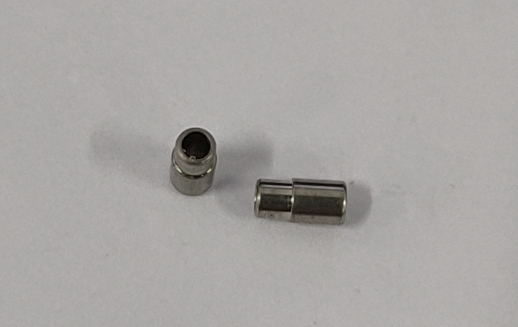

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 2套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 2套 |
| 7 | 環形光源 | 定制光學自適應光源 | 2套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |

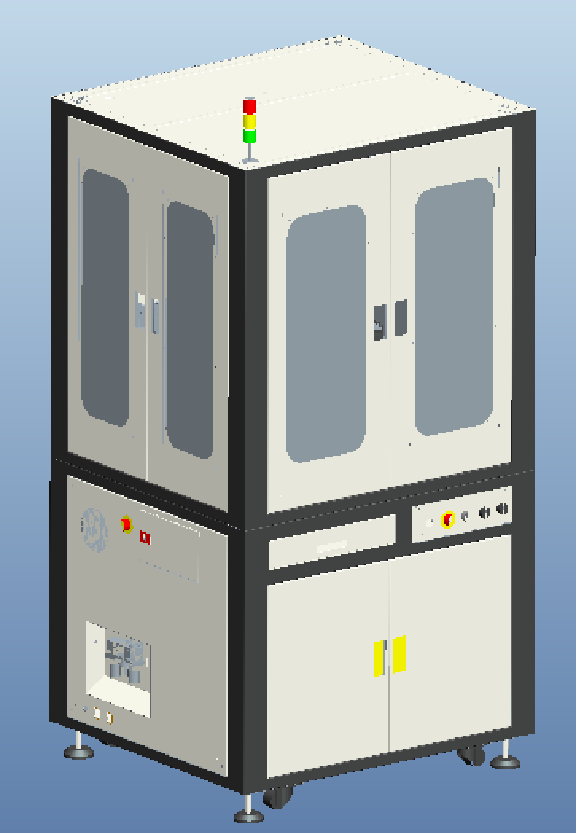

設備外觀－3D立體圖

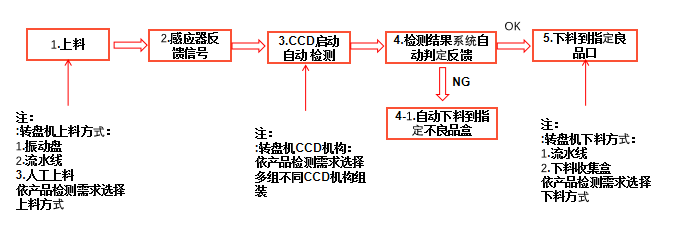

設備檢測流程
三、樣件測試圖片:

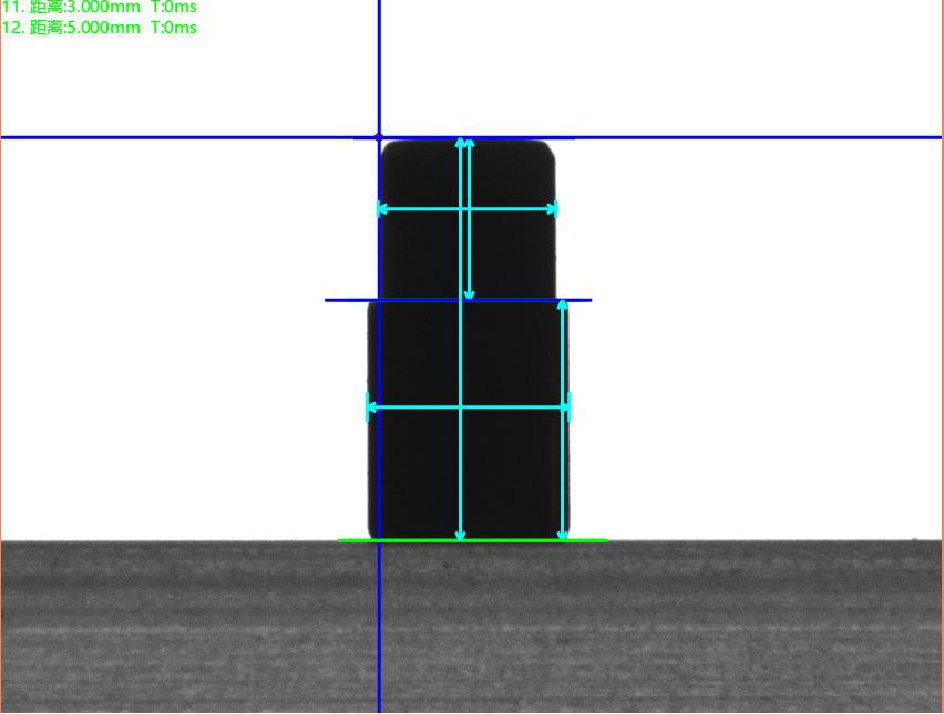

側面背光檢測良品分析圖：OK

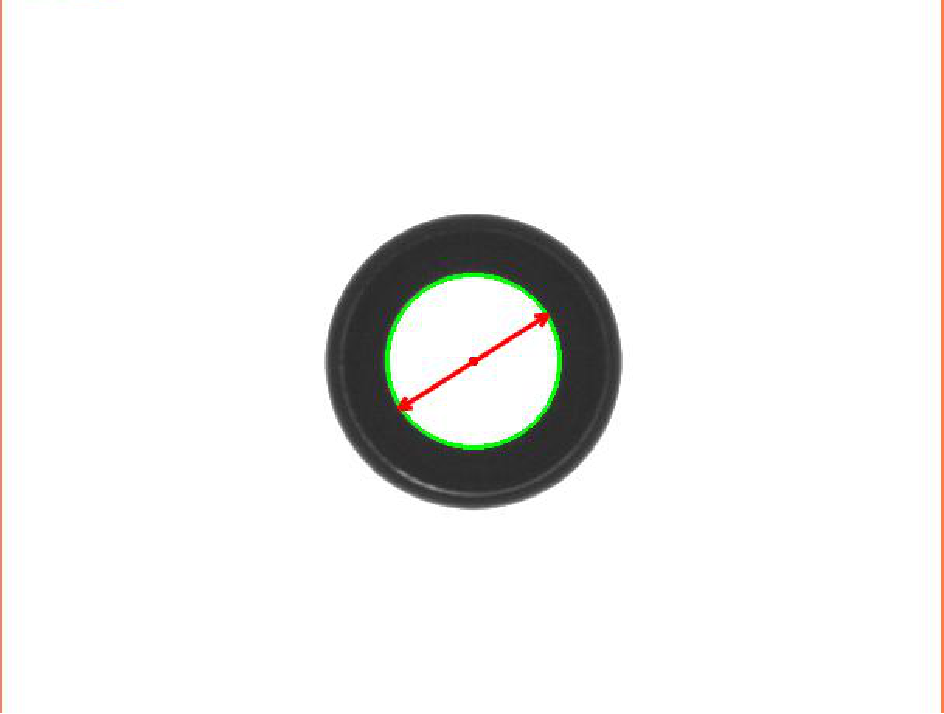

頂部背光檢測良品分析圖：OK
側面背光檢測良品分析圖：OK
頂部背光檢測良品分析圖：OK
電感外觀檢測設備一改傳統檢測方式，采用光學拍照的方式來對產品進行檢測。 主要檢測項目有：產品的尺寸缺陷，外觀缺陷包括產品表面的劃痕， 凹坑，麻點，凸起，裂紋，缺塊，字符等進行有效的檢測。安徽思普泰克的外觀缺陷檢測機技術成熟，檢測精準，同時可根據客戶需求進行非標定制。
是一家專業研發生產自動化檢測設備，視覺檢測設備，光學篩選機的生產廠家，本公司提供不同行業的自動化檢測設備的非標定制生產···
